需求分析

       為了更好地幫助提高事故應急指揮的效率，節約維護成本，根據客戶的技術要求，本司制作COFDM高清無線圖像傳輸系統方案。

       移動無線圖像傳輸系統以客戶滿意為宗旨，須具有較高的可靠性和實用性：

       1.采用COFDM全數字調制解調技術，系統可在多種復雜氣候條件下滿足應急指揮的需求；

       2.無線圖像必須實現在阻擋環境下的傳輸，視距傳輸距離達到10km，超出10km可改由4G網絡傳輸。

       3. 必須提供高質量圖像傳輸。圖像發射端、接收端采用定點固定的方式，能可靠傳輸，可以采用全向收發天線，安裝便捷；

       4.接收機具有SDI、BNC輸出；

       5.系統簡單、可靠，應用靈活；

       6.在復雜電磁環境中，具備優異的抗干擾性能。

系統總體方案

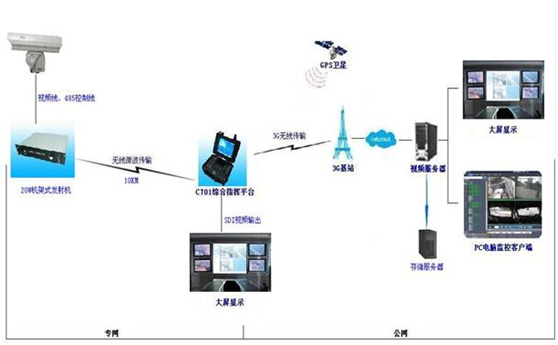

一、系統方案示意圖

二、項目基本描述

       某單位高速公路無線監控圖像傳輸系統，首先使用云臺攝像機對現場進行實時監控，通過SDI接口將實時圖像輸入給20W機架式發射機，再由發射機通過微波的方式傳輸?shù)?0km內的監控站點，由無線設備接收，如需在超出10km的地方接收視頻，可由設備通過4G網絡傳輸，在電腦4G客戶端集中監控，并且可以輸出到大屏幕顯示。其各監控點分布如下：

       前端：設備是20W機架式發射機，云臺攝像機，發射天線，架設在各路口，采集并傳輸視音頻信號。

       無線終端：設備是綜合指揮平臺，接收天線。

三、系統設備功能、特點

1、頻率從300M-900MHZ, 支持2、2.5、4、8M的帶寬，現場可調，接收靈敏度高達-107dBm

2、自帶SD卡存取

3、支持4G雙向語音對講

4、集成了14寸高清顯示屏，實現接收數據的本地顯示

5、支持高清輸出（SDI）和外接大屏幕顯示

6、提供2路本地視頻接入

7、支持云臺控制功能

  8、自帶信號強度顯示

四、4G客戶端主要功能

 1、實時視頻

 2、多畫面監控

 3、GPS定位監控

 4、語音監聽記錄

 5、信息檢索回放

 6、日記管理

 7、下發任務信息

 8、行駛統計

 9、實時報警抓拍
