一、項目背景分析與需求。
我國西部高原地區，由于特殊地理環境，飲用水資源就顯的特別寶貴，對于水資源的保護也是勢在必行。
為了解決當?shù)厝嗣竦娘嬎畣栴}，相關部門在當?shù)嘏d建了一座大型水庫，該庫區之前已經安裝過監控設備，但是之前采用的有線光纜由于施工難度大，埋設較淺，使用時間不長就出現了很多問題，光纜被野生動物破壞，不能繼續使用，如果要再次鋪設有線光纜的話，施工周期太久，需要耗費大量的人力、物力、財力。因此需要施工周期短，架設便捷的傳輸方式，據此，我公司推薦用戶使用無線傳輸?shù)慕鉀Q方案。
二、方案思考與設計

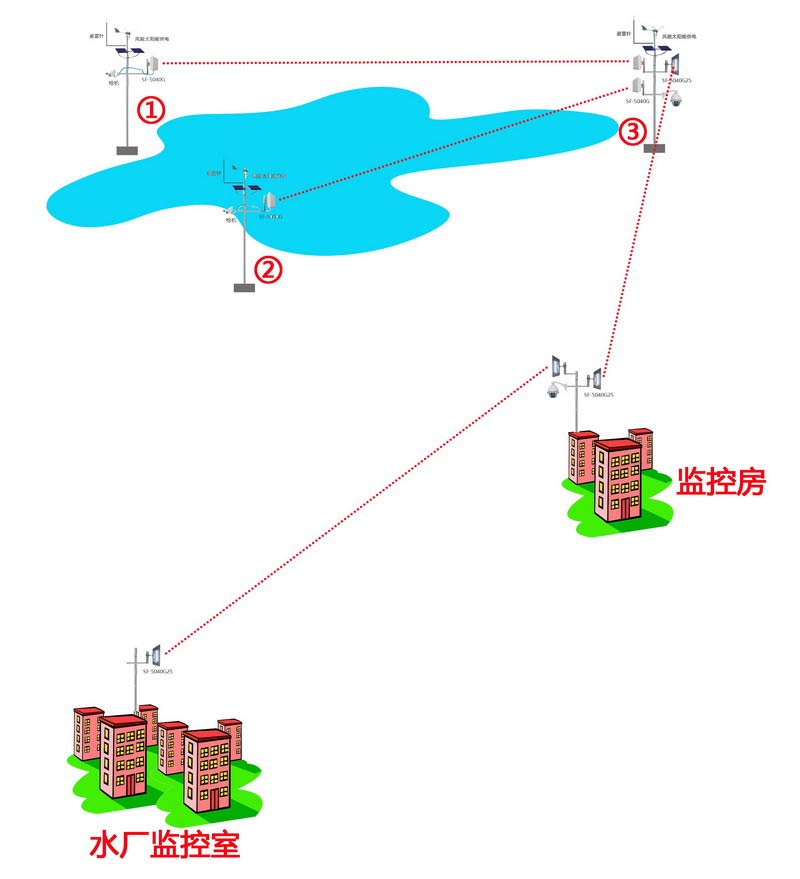

用戶的使用現場在高原地區，主要用在于對水庫周邊情況進行視頻監控，前端的三個監控點沒有市電，需要使用太陽能供電。三個監控點需要傳輸?shù)奖O(jiān)控中心去，由于三個監控點到監控中心不能直接看到，需要中繼一次，同時在中繼點也有一路圖像需要傳輸?shù)奖O(jiān)控中心去?，F(xiàn)場如下圖所示：

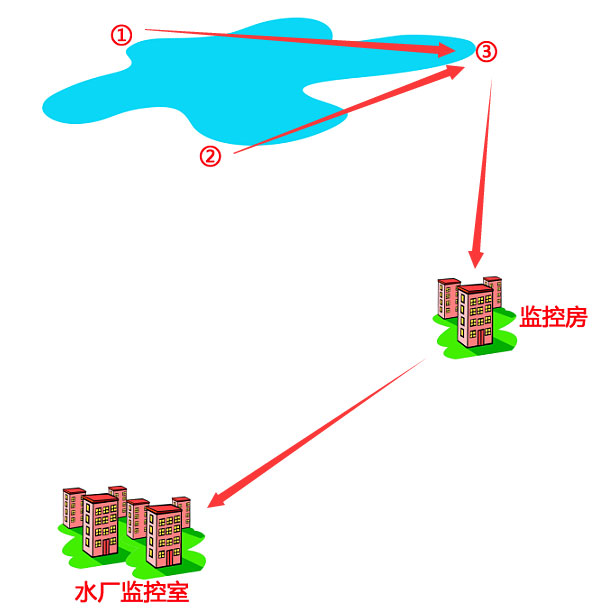

在用戶的使用現場，1、2、3號點為水庫監控點，1號點安裝一臺高清數字槍型攝像機，視頻信號先傳輸?shù)?號點；2號安裝一臺高清數字槍型攝像機，視頻信號先傳輸?shù)?號點；3號安裝一臺高清數字球型攝像機，同時把另外兩路視頻信號使用交換機進行匯總，匯總以后由于不能直接看到水廠監控到，所以先傳輸?shù)奖O(jiān)控房的位置，然后再接入一路球型攝像機的視頻信號，最后統一傳輸?shù)剿畯S監控室。根據用戶的現場實際情況需求，推薦使用我公司的SF-5040G和SF-5040G25兩款產品，其中SF-5040G做近距離傳輸，SF-5040G25做遠距離點對點無線傳輸，1、2、3號點因為沒有市電，所以配置太陽能風電互補供電系統。現場使用無線設備進行傳輸?shù)耐負鋱D如下所示：
三、具體方案實施與配置
由于是在高原地區，用戶的安裝地區比較特殊，所以在以下的方案實施說明中針對每個點位做具體說明：
1、1號監控點如右圖所示：主要安裝一臺網絡槍機，一臺SF-5040G數字無線網橋，一套太陽能風電互補供電系統，根據計算1號點用記功耗大約在40W左右，根據當?shù)氐娜照諘r間和陰雨天數計算出需要配套的太陽能電池板功率要300W，為了保證在陰雨天也能正常工作，所以同時搭配了一套風力發電系統，來做為太陽能供電的有效補充。
2、2號監控點的情況與1號監控點的情況完全一樣，所以可以參照1號點的情況，設備的配置和數量都是一樣的。

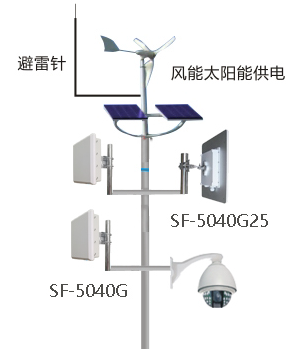

3、3號監控點的情況與前兩個點不一樣，3號點的設備安裝情況如右圖所示：該點使用的設備比較多，包括三臺數字無線網橋和一臺網絡球型攝像機，其中兩臺網橋的型號為SF-5040G，分別接收1號和2號的視頻信號，另外一臺網SF-5040G25數字無線網橋則做為發射設備，將三路視頻信號發射到中繼點的監控房。根據設備情況計算出該點位的用戶功耗為60W，根據當?shù)氐娜照諘r間和陰雨天數計算出需要配套的太陽能電池板功率要600W，為了保證在陰雨天也能正常工作，所以同時搭配了一套風力發電系統，來做為太陽能供電的有效補充。
4、中繼點監控房的現場情況如右圖所示：

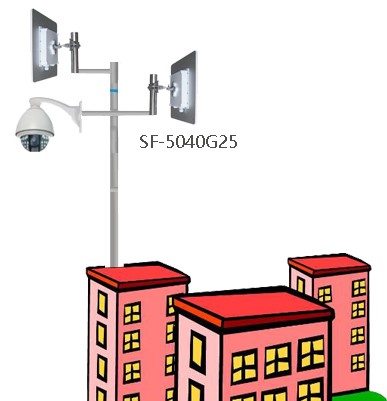

中繼點監控房需要接收從3號點傳輸過來的3路視頻信號，同時還要把本地的1路視頻信號用交換機匯總后再傳輸?shù)剿畯S監控室，由于有市電，所以不需要再別配太陽能供電系統。

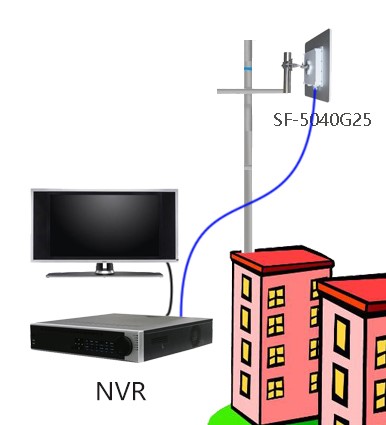

5、水廠監控室的主要作用就是安裝一臺無線設備，接收來自前端的視頻信號，在監控機房安裝一臺NVR，從而對前端的視頻圖像進行觀看和儲存管理。監控中心NVR配置2TB空間存儲硬盤，能夠滿足4路監控圖像15天的錄像需求。
