I.行業現狀和系統概述

1.1 行業現狀

  隨著經濟的發展和社會的進步，公共安全越來越受到社會各界的關注。執法人員在應對各種應急事件等方面，面臨的壓力也越來越大。當前所面臨的現狀是：

◆  執法人員在執行任務時，存在執法取證難、上級指揮信息溝通難等問題。不能記錄執行過程信息、上級領導和監控中心不能實時了解一線執法現狀等情況，只能通過常規的通信手段或逐級上報的方式，嚴重影響了事件的快速決策與指揮調度。

◆  由于執法人員的執行有移動性、突發性、緊急性等特點，各現場執法人員經常遇到的難題就是獲取證據難、保留證據難、遠程指揮難。如何將技防、人防、物防更好的結合在一起，成為困擾執行者的難題。

◆ 隨著技術改造和基礎設施不斷完善，指揮中心、執法現場、領導決策層之間的指揮調度還是停留在話音層面的指揮，這顯然已經不能滿足信息化決策的要求。

此外還有幾個必要的需求，如：

◆  高清實時視頻監控需求

要能實時監控整個執行過程，對突發事件可進行及時的監控，確保對突發事件區域情況畫面進行錄像、抓拍、回放等功能，進行全面有效的掌控，監控中心根據需要可以隨時查看轄區內任意一路或多路視頻，實現視頻的了解。

◆ 錄像回放查詢需求

支持點播圖像的顯示、縮放、抓拍和錄像轉存；可按照指定設備、通道、時間、報警信息等要素檢索歷史圖像資料并能完成回放和下載；回放支持正常播放、快速播放、慢速播放、逐幀進退、畫面暫停等。

◆  集中平臺管理需求

●   可設置多級監控中心

●   可對用戶進行功能授權，如視頻瀏覽、錄像回放、電視墻管理等

●   遠程配置、操作、設備重啟、遠程程序升級、錄像回放等。

由此，通過信息化手段加強對重點區域、重點場所的可視化監控管理，全面掌控現場信息，已是非常迫切的要求。

1.2 系統概述

隨著無線傳輸系統數字化，傳統通訊行業技術的突飛猛進的發展，中國國內隨著工信部發放了TD-LTE，F(xiàn)DD-LTE 2種4G牌照，在以往的無線應用技術不能較好的滿足需求，如應用GPRS、3G網絡傳輸，帶寬太窄，視頻占用較大，所以如何將運動中的圖像數據傳送到相應監控中心是實現的難題。而4G高帶寬的無線接入，支持在任意地點上傳圖像與接受遠方圖像，使過去無法實現的技術難題，在4G無線傳輸技術的提升下得以解決。4G技術，彌補了無線視頻同傳的劣勢，隨著4G技術的不斷完善，也定將獨占無線視頻監控領域的鰲頭。目前的4G網絡上傳帶寬能夠達3G的10多倍，足以傳送全高清實時圖像。

4G執法視音頻記錄儀同時兼容三大運營商（中國移動、中國電信和中國聯通）的4G網絡。我公司的執法視音頻記錄儀4G無線數據管理系統是一套融多媒體技術、數字圖像處理與存儲、通信、計算機等新技術于一體，使用4G網絡，能實時傳輸1080P高清視頻。系統可以實現各級指揮中心與網絡遠程監控集成，建立一個集圖像、聲音、控制為一體，實時雙向傳輸，中心綜合處理的聯動遠程管理系統，有益于節約公共資源。

我司4G無線數據管理系統高清攝錄設備 + 4G無線傳輸 + GPS/北斗定位(選配)，功能多合一高度集成，解決了前端現場高清圖像及時回傳到監控中心的需求。綜合運用最新的4G無線視頻傳輸技術及GPS/北斗定位技術，對執行人員進行全方位、立體化、智能化的安全監控，實時了解執行過程和現場情況，一旦出現狀況，有利于及時做出判斷并采取措施，極大的提高了執行的效率和力度。對于暴力事件和重大突發事件，該系統能隨時反饋現場信息，有利于迅速研判執行形勢，迅速決策。

1.3系統設計目標

執法人員在執行現場，通過4G執法視音頻記錄儀對現場圖像進行錄像，錄像存儲在終端設備的SD卡上；對于特別重要的部分，可通過抓拍，將圖片進行保存，也可將整個過程中的圖像及聲音保存下來，實現本地存儲。在實現安全穩定本地存儲的同時，利用4G無線傳輸技術實現執法視音頻記錄儀現場信息的主動、遠程上報，方便管理者及時決策；

在如遇特殊事情，各監控中心領導及相關人員可通過可視化應急指揮調度平臺軟件調用前端設備的實時圖像。該圖像通過4G執法視音頻記錄儀上的4G網絡傳輸?shù)奖O(jiān)控VPN專網內，由中心平臺統一管理。如發現前端異常情況需要領導做出緊急指示的，可通過4G執法視音頻記錄儀上語音對講功能與現場人員進行實時溝通，做出最快指示。

存儲方面，支持SD卡存儲，將每次取證的錄像及抓拍圖片保存在取證系統本地。執行任務結束后，執行人員可將單兵設備上的數據存儲設備取下，通過專網將設備上的錄像數據上傳到監控中心集中存儲設備當中，以便于日后調用。

II.系統架構、功能特點以及應用效益

2.1 系統應用

因各種突發事件及各種群體性事件的發生都具有不可預見性，不可控制性，在很多事件的發生、發展過程中，指揮人員不能及時趕到現場，解決處理問題，利用4G無線傳輸系統的遠程傳輸功能，大大的提高了我們對各種事件的快速反應能力和控制能力。

◆  現場信息實時傳輸，指揮人員如同親臨現場

可使距離現場千里之遙的后方指揮中心的人員有親臨現場之感，大大增強了對現場突發情況的感知能力，使其能夠利用視頻來觀察、判斷現場實況，加之同步語音信息的傳輸、報告，很快能夠掌握現場全局情況。

◆  上傳信息準確、內容豐富、圖像清晰

◆  準確地記錄突發事件的現場處理、解決過程

4G無線傳輸系統對于瞬間發生的事件過程進行拍攝記錄，圖像信息記錄的準確性，是任何現場目擊者的表述難以達到的。

◆  圖像信息便于記錄，不失真，為處理突發事件提供了強有力的證據

   2.2 系統組成

執法系統4G無線傳輸系統，包括4G執法視音頻記錄儀、數據采集工作站和可視化應急指揮調度平臺系統。

4G執法視音頻記錄儀將實時采集的全高清視頻圖像經H.264/H.265壓縮編碼后，通過4G網絡發送到后臺服務器，平臺客戶端軟件登錄后臺服務器站點，實現實時視頻瀏覽、監控。

無線傳輸終端：

集視頻采集、實時壓縮、4G網絡傳輸（有線或無線）等功能為一體的嵌入式設備。首先采集視頻圖像、進行壓縮編碼，接著通過4G網絡將壓縮視頻數據發送到后臺服務器，然后后臺視頻服務器將視頻數據轉發給平臺客戶端瀏覽、監控或管理，或者將視頻數據保存在存儲服務器中，以備日后瀏覽使用。

平臺客戶端：

通過連接后臺服務器，可以瀏覽和查詢?nèi)我獾那岸私K端設備，服務器可以支持多客戶端同時瀏覽一路或多路視頻，體現了集中調度的思想，使得資源得到更廣泛的共享。

后臺服務器：

主要由視頻監控服務器和存儲服務器組成，后臺服務器負責整個系統的連接和運行，存儲服務器用于集中存儲視頻數據文件。

2.3、系統儲存設計：

1、單位配置大容量數據存儲服務器作為存儲中心，4G執法記錄儀的的數據上傳給本單位的存儲服務器，并且設置保存期限不少于3個月；將本單位局域網內的電腦作為應用中心，管理本單位存儲服務器、

2、存儲容量計算表:

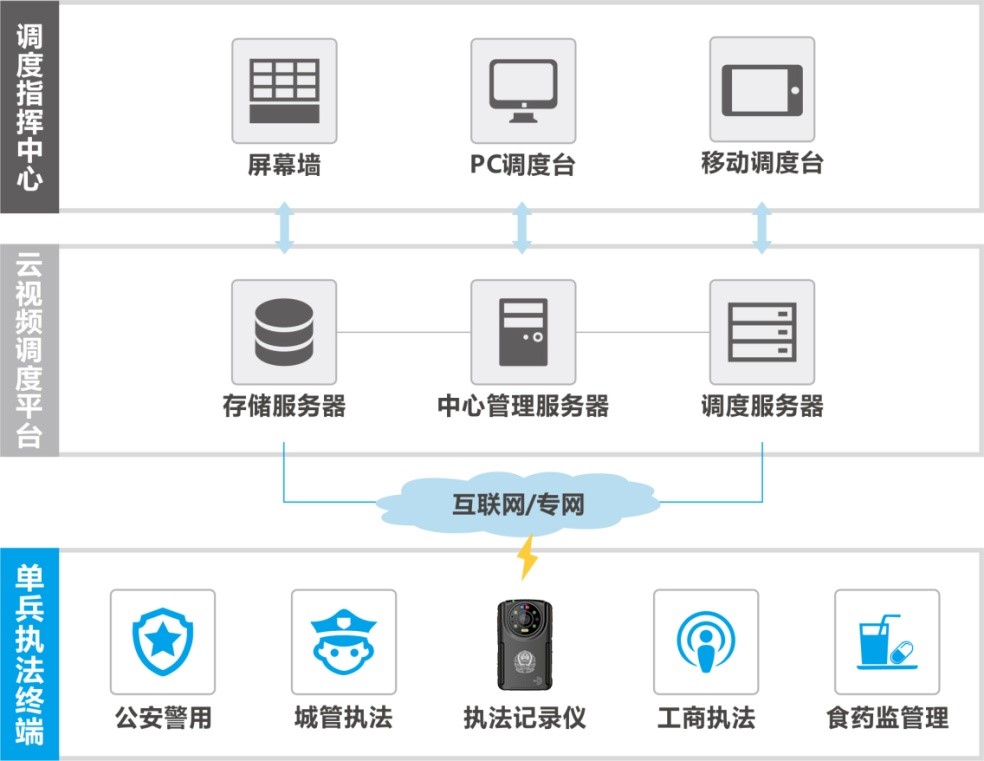

2.4系統拓撲圖

我司經過長期對行業的需求調研和應用探索，研發了執法部門的4G執法視音頻記錄儀和可視化應急指揮調度平臺系統，成為執行監控和執行指揮管理的有力補充。建設4G執法視音頻記錄儀實時傳輸?shù)街笓]系統，能將執行人員快速調動到一線，實時記錄執行過程，實時指揮執行過程，獲得完整有效的證據，快速達到執行目的，規范化整個執行過程。

本系統分為前端子系統、承載網絡、監控客戶端三個部分組成。

本系統設計是基于4G無線傳輸?shù)囊曨l監控系統，前端人員攜帶4G執法記錄儀終端，將突發事件以及辦案現場的圖像進行壓縮、編碼，傳輸?shù)胶蠖酥笓]中心的監控平臺上，方便后方領導及相關人員進行指揮調度工作。

2.5 應用效益

1有效完善維權證據鏈

音視頻數據清晰、客觀地還原了執行管理現場，成為反映真相的有力證據，有效破解了當事人現場無理取鬧、事后“不認賬”、惡意誹謗投訴以及執行人員維權取證難等突出問題，保護了執行人員的合法權益。

2 有效促進執行規范化

3 有效增強了勤務掌控度

4 有效保障了研判精準度

5 有效推動了考核科學化

III.設備性能與技術指標

3.1 4G執法視音頻記錄儀

4G執法視音頻記錄儀SF-1017DSJ-ZF，采用三防IP68設計、Android 8.1操作系統、MTK四核極速處理器、專用按鍵搭配及盲視操作設計，支持雙卡雙待，配合3.5寸高清的康寧視網膜大屏，體型小巧易攜帶，可實現數據上傳、紅外夜視、執法取證、智能識別、語音通話、視頻會議等功能，通過搭配專業擴展配件，能夠?qū)?zhí)法過程中進行動態、靜態的現場情況數字化記錄，便于執行人員在各種環境中執法使用。

3.2執法記錄儀數據采集工作站SF-ZCS-1017DSJ

   執法記錄儀數據采集工作站用來配合執法記錄儀作為電子證據系統載體，采用壁掛式設計、Intel酷睿i5處理器、13.3寸高精細防眩光觸摸屏、8GB大內存、創新的散熱系統、高效降溫、靜音、急速的開關體驗以及多級權限管理，外觀比較簡潔，便于用戶操作。廣泛應用于公安、城管、海關、檢察院、法院等執法單位。

技術規格

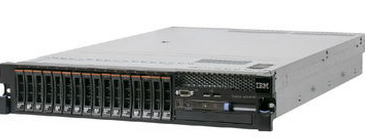

3.3服務器

后臺一般建議硬件中心服務器建設在單位內網，通過端口映射模式指定局域網主機，中間通過防火墻，在局域網內搭建，可有效防止服務器中毒，遭受不必要的攻。

如果需要后臺存儲，建議存儲服務器單獨配置，存儲服務器配置只需存儲空間足夠大，轉發能力強即可，以下配置僅供參考，服務器基本可以滿足100臺終端的上線使用，服務器最好使用刀片式專用服務器。

CPU類型：Intel 至強E5-2600v3系列及以上，

CPU頻率：1.8GHz以上，

CPU核心：四核及以上，

CPU數量：2顆及以上，

內存：16G ECC DRR3+以及以上，

存儲：1T（非存儲服務器，無要求），

電源：冗余雙電源，

操作系統：Windows server 2008 R2 Enterprise SP1。

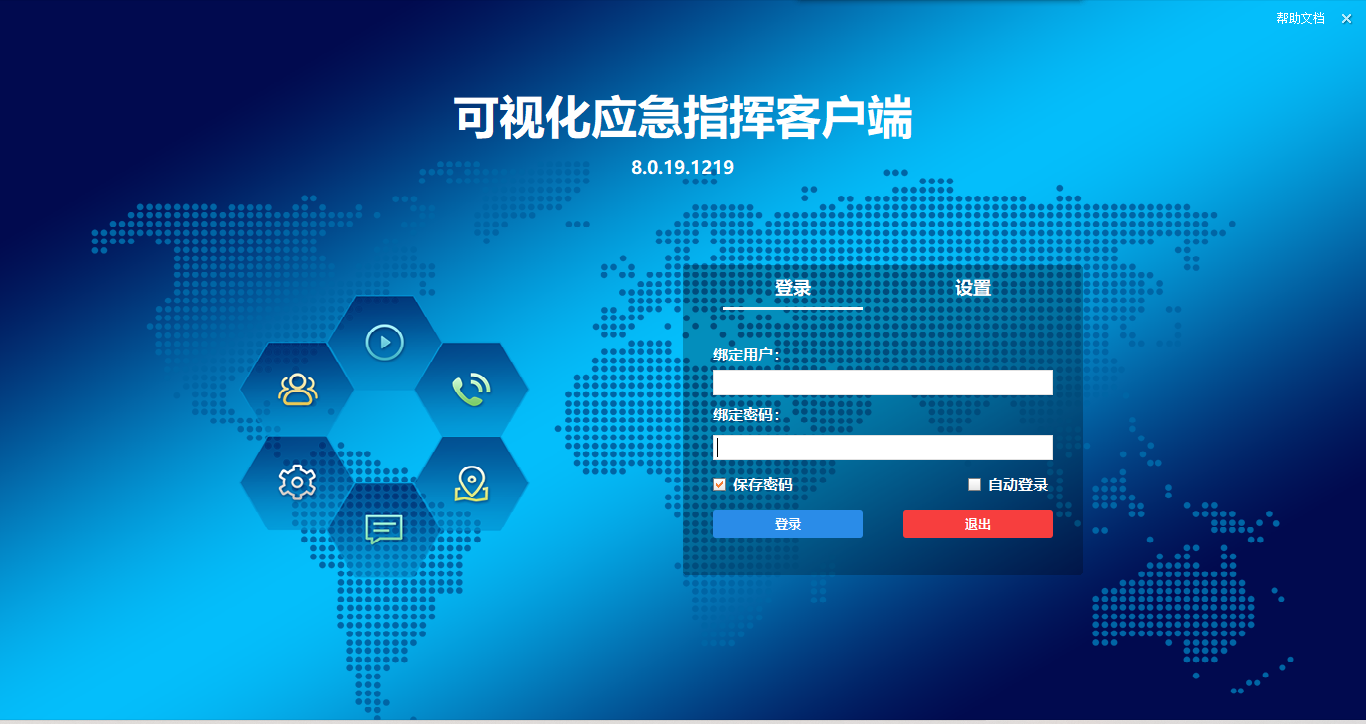

3.4應急指揮調度系統功能

為更好的滿足應急指揮領域的需求，我公司開發出了可視化應急指揮調度平臺系統。移動可視化應急指揮調度平臺系統，專為4G執法視音頻記錄儀智能終端設備開發，擴展接入固定監控終端，實現一圖可視化調度指揮；高效快速定位事件；實時全方位掌控。

該系統由應急現場的終端設備和指揮中心組成，可以將終端設備以及指揮中心有機的整合在一起，從而滿足客戶多方面需求?？梢詫崟r對重點區域進行高度密集部署、實時遠程雙向視音頻互通、移動前段群組交互、同步指揮調度、視頻會議和高清視頻傳輸存儲等功能。主要應用于鐵路、公安、武警、消防、應急等部門，在緊急突發情況下，通過遠程實時視頻圖像可多角度觀察現場情況，以便決策分析和統一指揮。該系統可在應急指揮、移動執法和采樣取證等移動環境下應用，具有組網迅速、操作方便、高清傳輸、雙向交互和群組會商等特點。

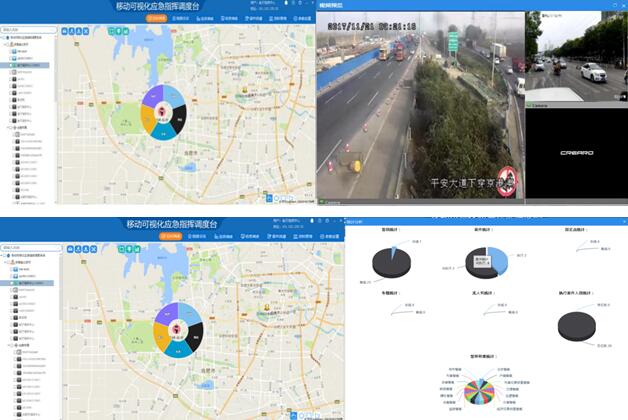

3.4.1實時調度

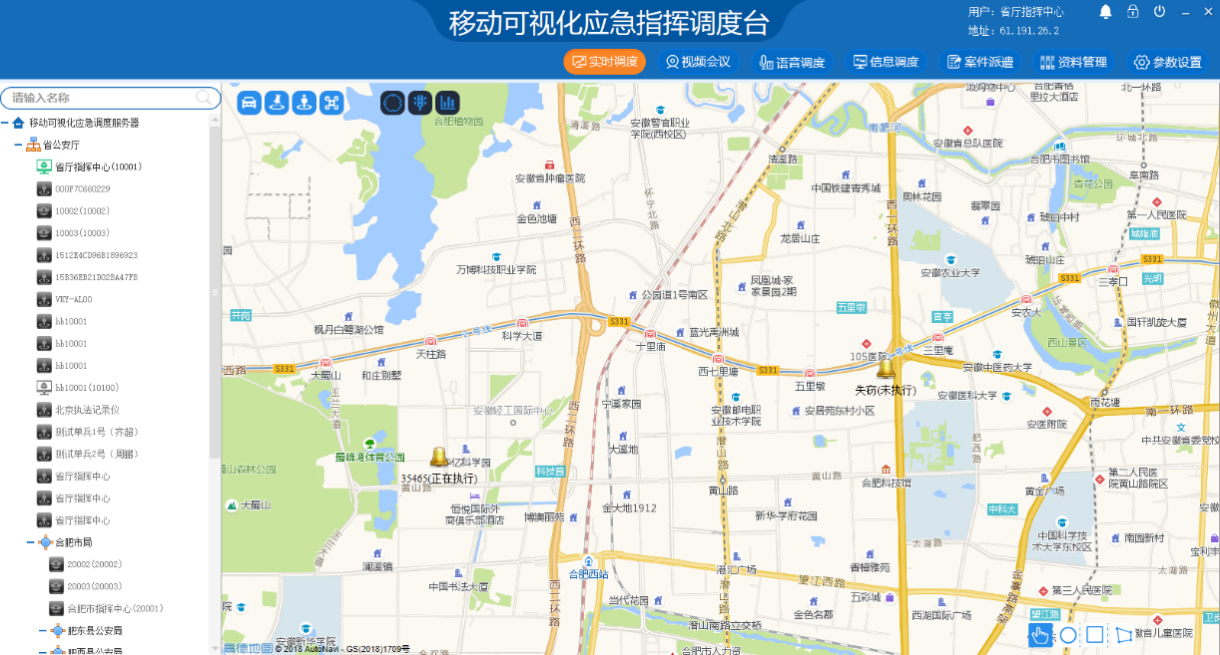

一圖可視化，指揮中心可以通過一張圖表查看執法人員的實時位置信息，根據篩選功能針對性選擇和查看；地圖框選可創建臨時群組，實現消息、組呼、一鍵播放功能，從而更好的為指揮中心調度指揮提供更多的高效、有用信息。

l  一機雙屏：實現高效可視化調度，一屏可視化顯示執法人員的實時位置信息；一屏可視化顯示執法人員的實時畫面；或是一屏顯示狀態信息、任務執法情況、執法人員部署等一目了然。

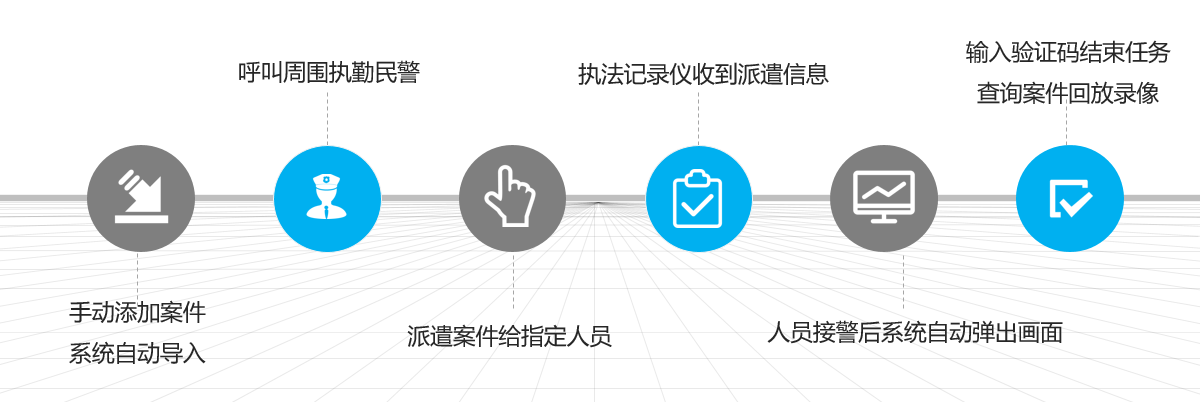

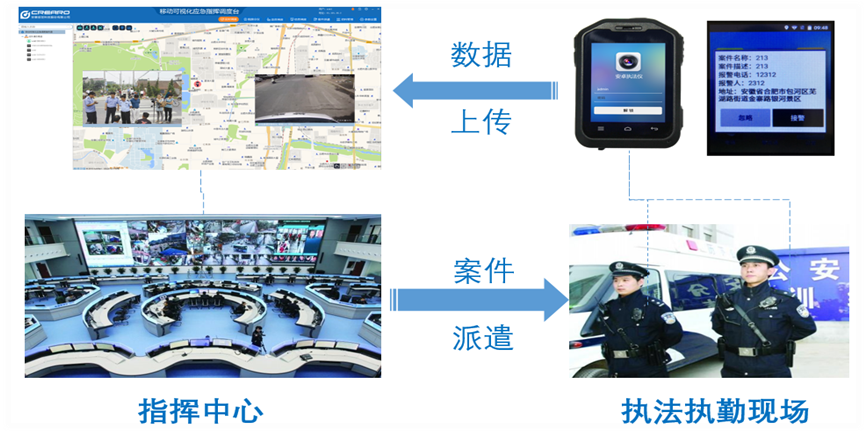

l  案件派遣：當指揮中心接到報警時，接警人員可以在PC客戶端上標記出案件，并通過系統下發到周圍/指定執法人員的執法記錄儀上，人員出動后，中心還可以調取執行人員辦案的視頻，并存儲。減少了信息傳遞的層級，做到指揮調度時快速響應。

在案件派遣界面能夠更高效的對案件進行管理，和對人員派遣進行更全面的操作。

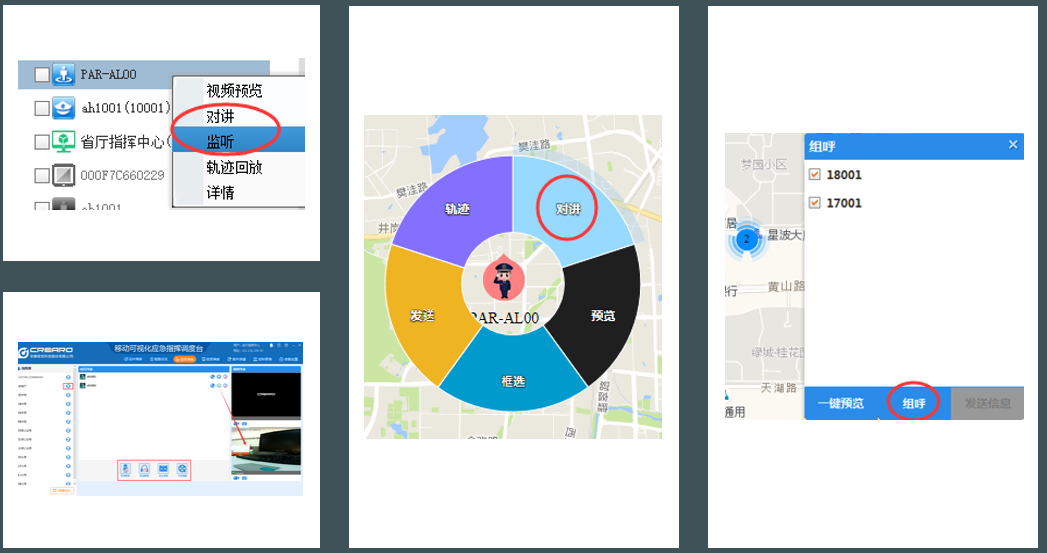

3.4.2語音集群

用戶使用應急指揮調度系統可以和其他調度臺或者應急終端進行語音通話，使得應急指揮系統運作更加流暢。可針對固定群組進行組呼、監聽、集群、一對一的呼叫通話，實現自上而下的指令下達；平級間的溝通交流；自下而上的請求、支持和反饋。

n  組呼功能:

調度臺發起組呼之后，各個節點可以輪流申請發言，集群中的其他用戶能聽到這個用戶的發言。

n  監聽功能：

調度臺可以集群中其他用戶實現監聽，前端語音上傳至調度臺。

n  集群功能：

調度臺發起討論之后,集群中的所有人都能說話，并相互聽到，自由討論。

n  對講功能：

調度臺之間或是與調度臺對設備，可實現一對一的語音呼叫，實現語音對講功能。

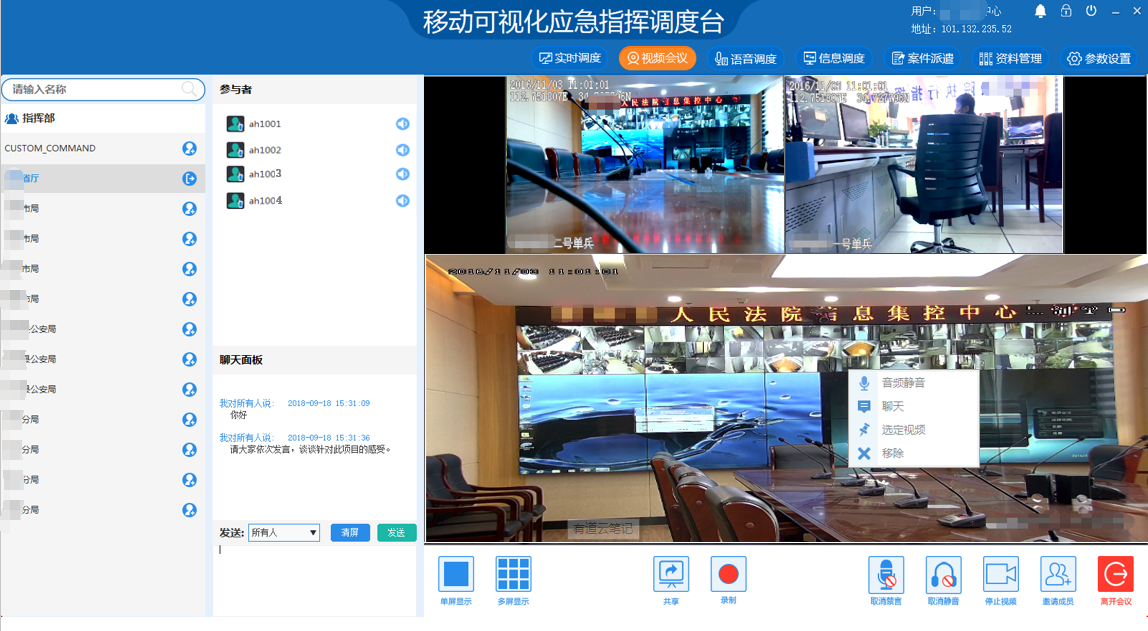

3.4.3視頻會議

針對某些特別的場景用時，啟用視頻會議功能。主要是某一個終端設備針對另一個終端設備發起視頻通話請求，或者是前段自動上傳綁定視頻流使得其他調度平臺能夠看見實時視頻，這樣可以方便用戶更好使用調度指揮平臺，做好相關應急工作。支持群組轉換為視頻會議，進行視頻會商，更加真實、真切的進行指揮調度，通過現場畫面與語音的實時回傳，可供后臺專業人員進行指導工作。

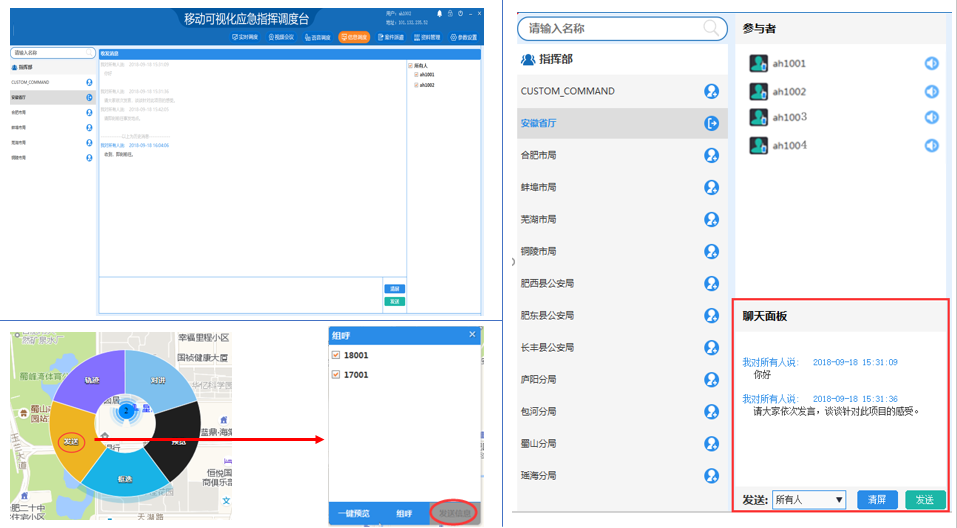

3.4.4及時消息

考慮到實際使用時，出于數據保密或者其他網絡帶寬等考慮，用戶需要在調度臺和前端設備進行圖文通信。為此我公司為調度臺用戶提供及時消息通信功能。用戶可以針對集群中單個設備進行 P2P 方式的文字、圖片、表情、位置標注等通信交流，也可以大范圍的和集群所有設備進行圖文通信討論，最大限度的滿足用戶對于通信功能需求。

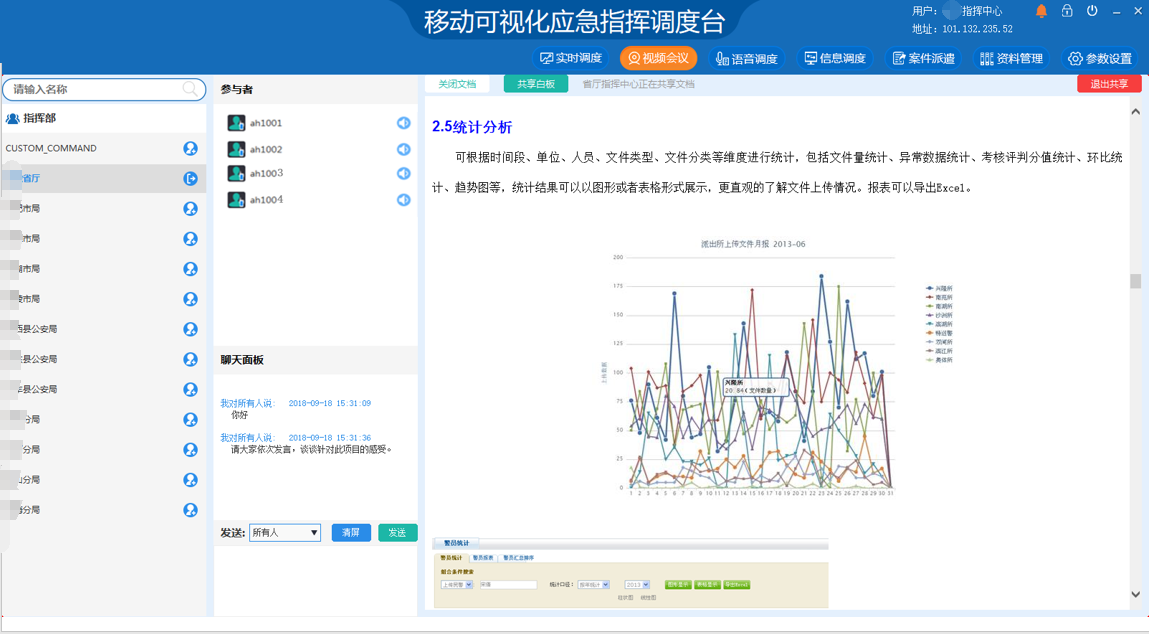

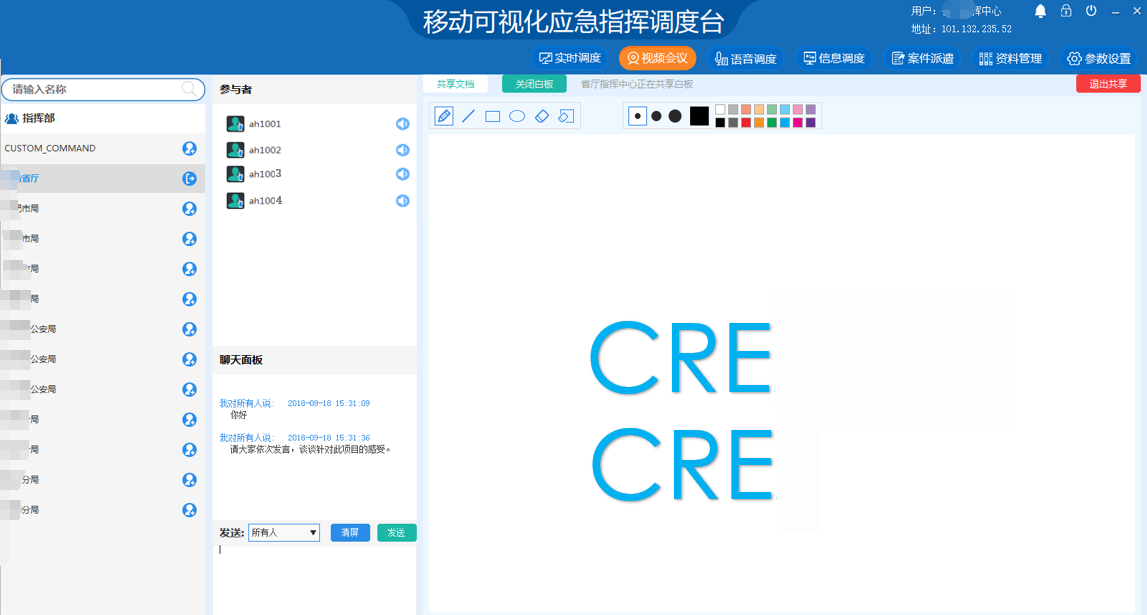

3.4.5文檔演示/白板共享

考慮單位指導精神的傳達、工作匯報、崗位培訓等，在視頻會議的中，僅僅看到人員和聽到會場聲音是不夠的，會場外的人員無法看到指導文檔、匯報材料、培訓的內容等書面材料，也因此在應急指揮調度平臺開發了文檔共享功能。在平時，可以共享最新的指導性文件，供其它人員在調度臺上或是前端設備上直接查看；在視頻會議的同時可以插入文檔，進行實時的指導講解或是匯報，更加貼近現實工作會議，高效，高質的實現文檔共享。

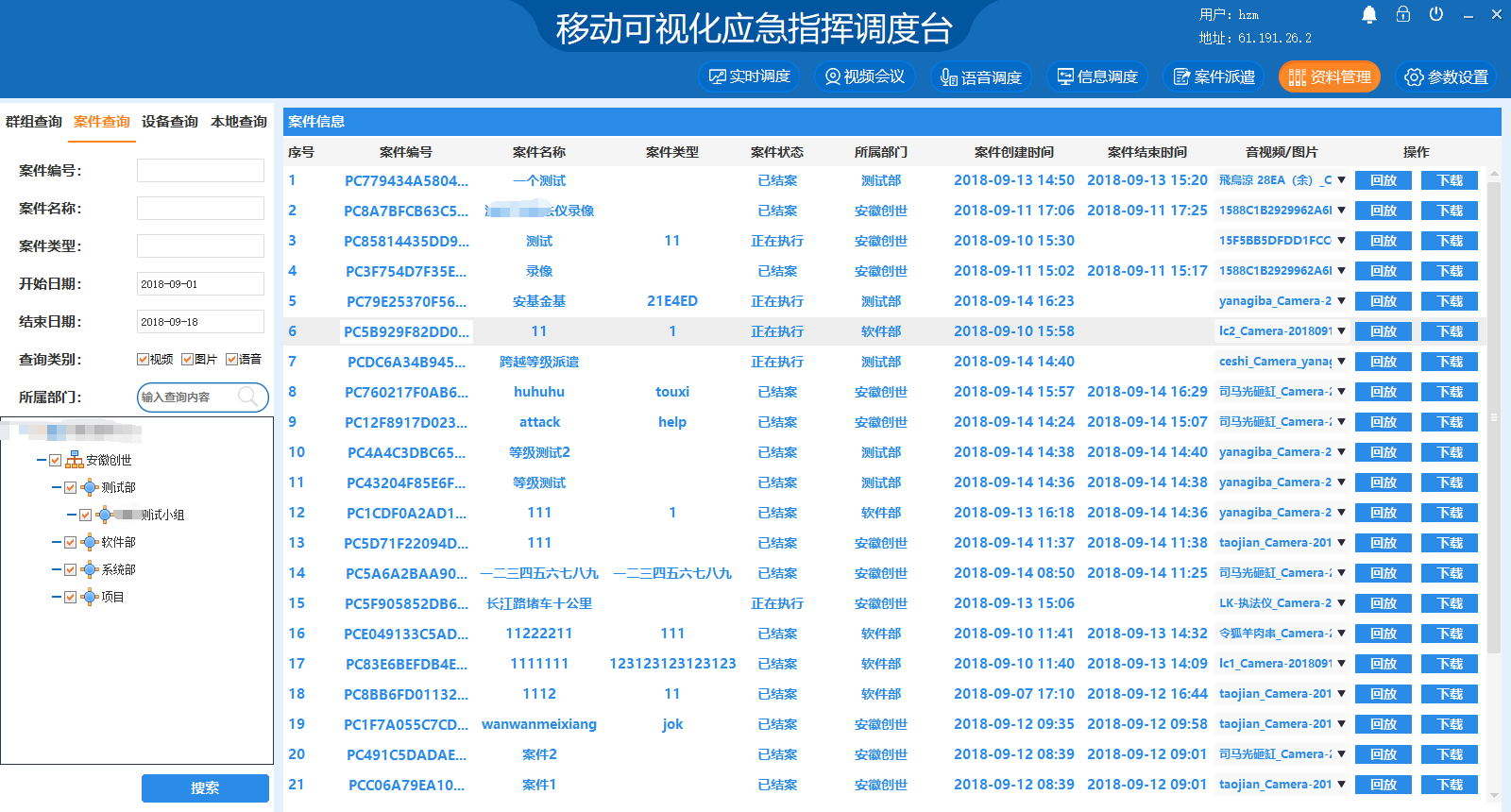

3.4.6資料管理

歷史資料管理，可以針對群組、案件、設備不同的方式進行針對性、快速的查詢和回放；歷史資料與案件關聯，方便資料自動歸檔。

實時資料：快速定位當前設備的最新資料，一鍵查詢與下載。
