1      工程概況

        在當今科技飛速發展的今天，采用高科技安防通信手段預防和制止可能的各種事件發生，成為保護各單位和職工群眾的生命財產安全，保證轄區和單位內部各部門的正常運轉的有力措施，向“科技要安全”成為共識。

        計算機網絡通訊技術、圖像壓縮處理技術以及無線傳輸技術的快速發展，使得安全技術防范行業能夠采用最新的通訊和圖像/語音處理技術，通過建設靈活的網絡來傳輸數字圖像和控制圖像，為實現本地和遠程圖像監控及聯網報警系統提供了高效可行而且價格低廉的解決方案。

        在銀行、通訊、電力、冶金、油田，以及大型綜合辦公樓宇、住宅小區及電梯等重點部門和單位、場所，聯網系統的建立以及網絡設備的科技手段的采用和網絡設計水平的提升，又使這些部門和單位成為先進生產力和管理水平的代表。

2      設計依據

2.1    行業標準和規范

本安全防范系統設計完全符合中華人民共和國公安部有關條例和規范，包括：

安全防范工程程序與要求GA/T75-94；

安全防范系統通用圖形符號GA/T74-94；

安全防范工程費用概預算編制辦法GA/70-94；

電子設備安裝工程費用定額HYD41-01-1999；

風險等級和防護級別的規定GA/T38-92；

民用建筑閉路監視電視系統工程技術規范GB50198-94；

防盜報警控制器通用技術條件GB12663-90；

民用建筑電氣設計規范JGJ/T16-92；

中國電氣裝置安裝工程施工及驗收規范GBJ232-82；

建筑與建筑群綜合布線系統工程設計規范CECS72.95；

系統接地的形式及安全技術要求GB14050-93；

2.2    用戶實際需求及分析

指導思想

        為確保系統建成后順利運行及適應未來技術發展的需要，在本監控系統工程設計中，我們將堅持長遠規劃分步實施的原則，將系統建設成為一種具有高起點，易于擴充、升級和管理，易于使用和維護的監控系統。

在本方案中，我公司主要遵循以下設計原則，作為此次工程項目的指導思想：

2.3    實用性及可靠性原則

        在本次遠程監控系統工程中，我們首先考慮的是實用性和可靠性，遵循面向應用、注重實效的原則，以確保使用的技術及設備成熟可靠。

        在系統的設計和實施工程中，應該充分考慮系統的可靠性。在整體設計時關鍵部位必須有充足的備份措施，對于重要的網絡部位應當采取先進可靠的容錯技術。在本項目中，我們所設計采用的設備無論是集成的外購產品，還是自行開發設計的產品都經過嚴格的選擇與測試。外購產品全部為國內外具有良好聲譽、良好產品質量及售后服務信譽的名牌產品。自行開發設計生產的產品及軟件全部都是經過實際測試與使用的產品，并經過嚴格的器件篩選及老化實驗，充分保證了設備及系統的可靠性。

2.4    先進性、成熟性與可擴展性原則

        在滿足實用性原則的基礎上，并結合現場的實際情況，我們選用先進的設備、優化的結構、綜合布線方式及多媒體控制技術，力爭將系統的技術水平定位在一個高層次上，以適應新世紀現代生產管理發展的需要。

        系統建設適應行業發展，充分考慮鋁廠的特點，在整體設計、設備配置、通信方式、管理方式、維護方式等方面具有一定的先進性，采用國際標準的同時又是成熟的技術。

        系統具有良好的可擴展性，充分保證能夠?qū)⒔窈笤黾拥男略O(shè)備和新功能簡單方便地與原有系統相結合。

2.5    開放性和標準化原則

        系統中所采用的布線設計、通信協議、系統設備及布線材料都符合國際標準、國家標準、工業標準和各類標準及相關行業標準。充分利用不同網絡的優勢，將它們有機地結合起來，為信息交換和設備互操作創造有利條件。

        系統結構設計及布線材料符合ISO/IEC11801綜合布線標準及CECS：72/97《國家建筑與建筑群綜合布線系統設計規范》。網絡系統硬件設備選型、施工、安裝符合相應國際或國家標準。

2.6    經濟性原則

        在完成系統建設目標的基礎上，力爭用最少的投資，取得最大的效益。在網絡設計、設備選型上，采用高性能價格比的方案和設備，不僅使資金的投入、產出比達到最大值，而且要降低整個系統的運行成本，以較低的人員與資金投入來維持系統的正常運行。

2.7    可維護性、可管理性原則

        網絡設計和設備選型應具備實施安裝方便、配置方便等特點，盡可能采用先進的、直觀的管理手段，能夠合理配置、均衡和調整網絡資源，監控網絡運行狀態，控制網絡運行。

        我們設計的監控系統除要有很好的可靠性外還應有一定的故障自檢和系統恢復能力。工程施工前提供詳細設計圖紙；施工結束后，將提供給用戶所有安裝及施工圖紙、技術資料，便于用戶維護和使用。

2.8    靈活性原則

        我們所提供的系統設計方案具有較強的靈活性，由于我們采用了標準化的布線方式及設備，便于系統擴容和設備的更新，如可方便地將傳感器偵測、報警聯動錄像等功能接入本系統。

3      系統具體設計和建設目標

        出于長遠規劃的考慮，依據國家相關行業規定和規范的要求，結合本工程項目的實際需要，設計、建設的項目內容為以下幾點：

（一）前端設備的布設；

（二）傳輸系統；

（三）主控系統；

4      器材設備的選用

        為了保證系統工程的先進性、可靠性、實用性，系統所需要的器材設備，應根據設計任務書的總體規劃要求，在認真進行現場勘察對系統工程有了較為深入了解的基礎上，選用名牌優質、符合國家標準并經國家質量認證、性能價格比合理的產品，達到設備性能優良、質量可靠、價格合理。

4.1    數字微波無線傳輸設備介紹

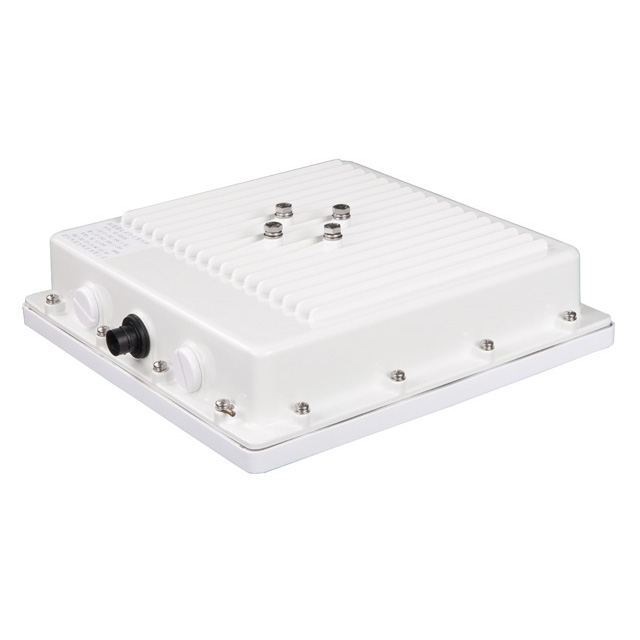

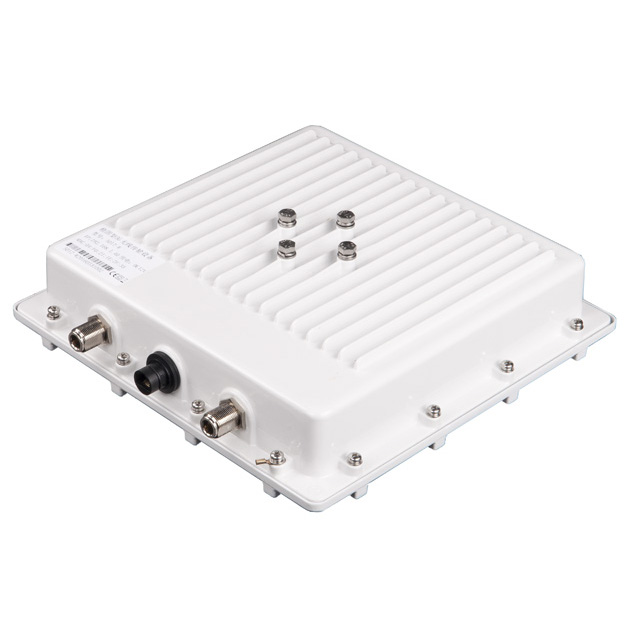

產品外觀

                      SF-5040G-W                                             SF-5040G

產品簡介

       SF-5040G系列數字無線網橋是一款性價比極高的遠距離室外無線網橋，工作于5GHz頻段，采用2×2 MIMO技術，最高帶寬可達300Mbps。用戶界面圖形化，支持中英文界面，便于國內外的工程技術人的調試和安裝。SF5040G內置18dBi雙極化平板天線，增益高、角度大，在6km距離傳輸帶寬可達70~80Mbps。SF5040G-W為外置天線設備，在應用中可根據需要增加合適的天線，傳輸距離最遠可達15km以上。在橋接模式下點對多點可支持1對8的傳輸，主設備可寫入8組MAC地址。實際應用可采用點對點、點對多點組合方式。本身電氣接口為RJ45接口，主要傳輸TCP/IP網絡數據流，所以在使用當中可以傳輸基于網絡傳輸?shù)乃行盘枺阂曨l、音頻、控制等多媒體網絡數據流。
SF-5040G系列產品在各種場合有很廣泛的應用
       企業之間的信息傳遞--在大型企事業單位之間的廠房、辦公樓之間的網絡連接，由于場地的擴展需要新增廠房倉庫，這些建筑之間的跨越比較大，不方便走線或需要很多協調工作，在這里高帶寬無線信息的傳遞可以迅速解決這些問題。
       難以布線的環境--在很多情況下，有線的線路是很難鋪設的，如：歷史悠久的建筑、舊的建筑、開闊的區域、繁忙的街道、大型機械較多的建筑工地、礦區、隧道、山區、無人區、江河、風景名勝區域、油田等等環境，不方便架線，但是又很有必要傳輸網絡信號、監控信號或其他多媒體信號的場所。
       臨時工作場所--大型活動場所、 會展中心、建筑工地、災難現場救援等臨時辦公場所的辦公、監控和信息的傳遞。
       頻繁的更改環境位置的場所--如部隊演習、建筑工地、道路橋梁施工等需求監控的場所，又經常變動位置的地方，采用無線的形式便于重復使用而不造成浪費
       有線網絡的延伸--由于成本問題或?qū)嶋H環境情況，有線網絡沒有鋪設或無法鋪設的區域可以通過無線的形式進行傳輸。
       對于有線網絡的備份--對于一些重要場所地方，為了起到雙保險，可以采用無線的形式對鏈路進行備份處理，一旦某一鏈路中斷，另外一條鏈路馬上可以發揮作用。


主要參數

4.2    現場情況及無線系統整體布設

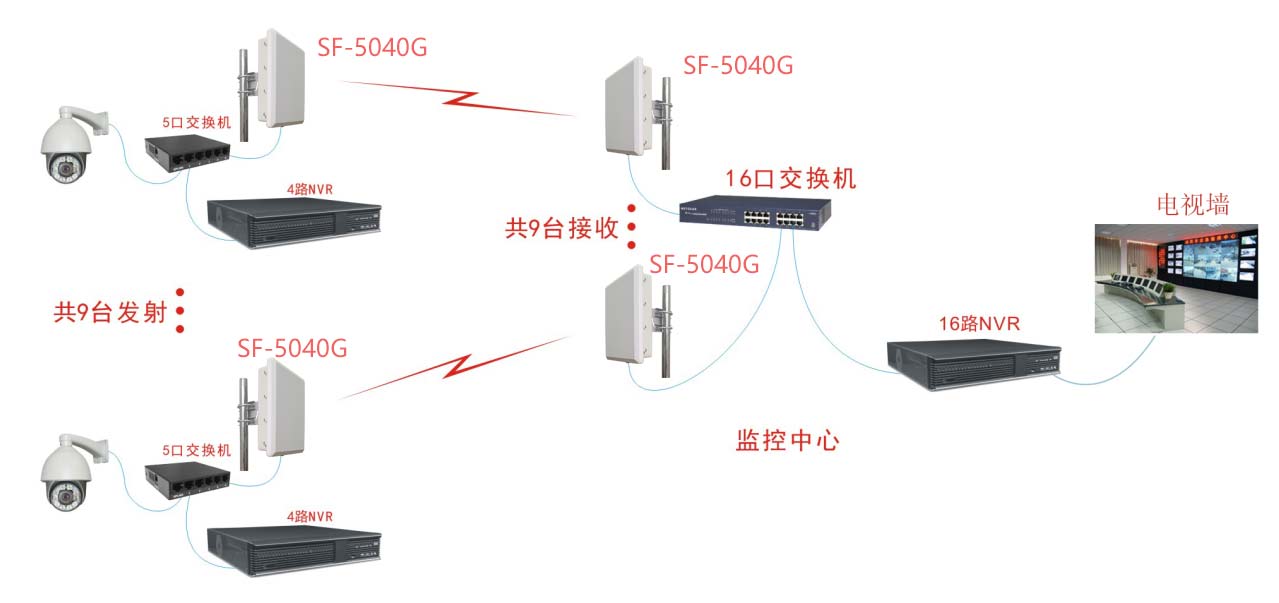

       方案設計：9臺高清攝像機，傳輸距離6公里無阻擋環境，要求每臺攝像機都要本地存儲，并且通過無線設備傳輸?shù)奖O(jiān)控心，最后9路圖像上電視墻。

具體傳輸流程請看拓撲圖
