一 、用戶現場

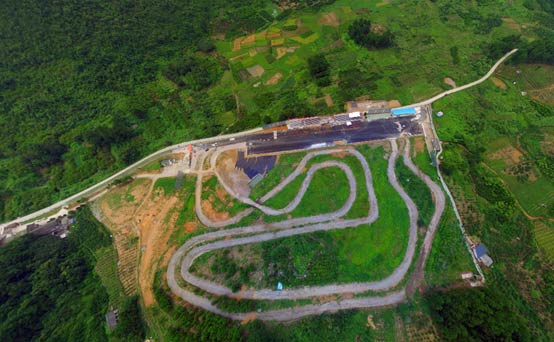

       用戶的使用現場為一個山地賽車場，在賽車上安裝高清攝像機，將比賽中的實時圖像傳輸?shù)矫嫦蛴^眾的室外大屏上顯示，賽車場的最長距離大約有2公里左右。

二、方案設計分析
       根據用戶的現場情況進行分析，高清攝像頭是安裝在快速行進的賽車上，普通無線傳輸設備已經不能滿足要求，我公司推薦用戶使用COFDM移動視頻產品，該產品采用當前領先的COFDM調制技術，有相對窄的空中帶寬（2MHz）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在高速運動中拍攝并實時非視距傳輸高質量圖像，特殊適合于復雜環境的使用，特別適合賽車場這種環境。用戶在現場使用時，可以在車上安裝高清動態HDMI攝像機，把視頻源直接輸入給我公司的5W高清移動視頻發射機上，賽車上安裝車臺天線，直接傳輸?shù)奖O(jiān)控中心。監控中心的接收機接收到賽車上的高清視頻信號，可以通過矩陣輸出給現場大屏，實時展示給觀眾。如下圖所示：

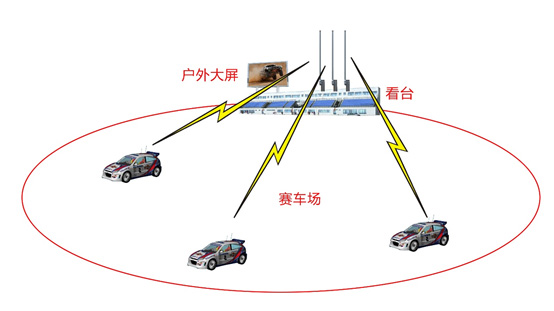

每臺賽車上安裝一臺發射機，把圖像傳輸?shù)奖O(jiān)控中心


三、使用設備介紹：

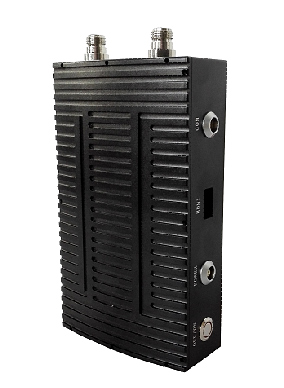

1、前端發射機
型號：SF-H8605DB高清發射機



產品說明：
       SF-H8805DB 5W高清雙向語音發射機是我公司自主研發的高清COFDM移動視頻發射機，該設備使用正交頻分復用技術，利用相對較窄的空中帶寬也傳輸高清視頻圖像，數據傳輸帶寬最高可達8M。該設備一般工作在300-800MHz的頻段上，由于工作頻率較低，所以具備較強的繞射性，可以在相對復雜的環境中進行穩定的數據傳輸，同時還可以在高速運動過程中進行穩定的數據傳輸。非常適合在復雜的環境中進行視頻傳輸，廣泛應用于應急布控，消防救災，公安武警、自然災害等多個領域。
產品特點：
 結構穩定，高強材質
 提供HDMI接口圖像質量達1080P高清晰圖像，圖像質量高，圖像清晰穩定、無拖尾現象（可定制SDI高清接口）
繞射能力強，傳輸距離遠，支持非視距傳輸
采用H.264壓縮編碼方式及COFDM數字調制方式
功率穩定、動態功率可調


詳細參數：

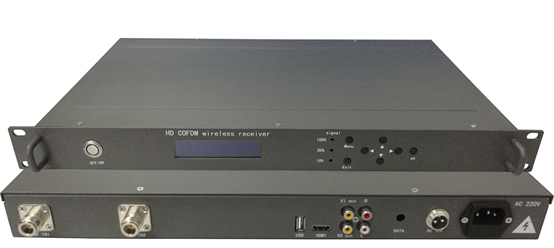

2、后端接收機
  型號：SF-MR1U800S

產品特點：
    1U機架式設計
    簡潔高效的使用控制界面
    在高速移動或非視距條件下接收無線信號，實現遠程視頻傳輸與監控
    無線信道加密采用AES128位



接收機參數：
