隨著國家對野生自然保護區的重視,各種規模的無線視頻監控系統已經開始廣泛的應用到各個森林保護區。隨著Internet和寬帶網絡技術的日益發展,傳統的以文字和圖片為主的內容服務已不能滿足用戶的需求,具有視頻和音頻的多媒體內容服務即將成為主流,這是互聯網技術發展的必然趨勢。同時,各種高效壓縮解壓算法的提出,為多媒體信息在網絡上進行傳輸提供了可能。

電信寬帶網絡的使用已成為我們生活和工作不可缺少的一部份。在移動寬帶網絡實時傳輸即流媒體技術將是現在和未來五年的一項新技術發展和應用的熱點?；?G/4G網絡技術的新一代無線安防監控系統使無線傳輸在移動寬帶網上傳輸視頻和音頻成為一種趨勢。將視頻、音頻、數據集成在一起進行網絡傳輸?shù)慕鉀Q方案，具有結構簡單、功能齊全、網絡化管理、高可靠性、高集成度等特點，最重要的是其不受地域地形和傳統互聯網鋪設限制。

1、工 程 概 況

 隨著國家對森林環境的重視，國內的各個野生森林自然保護區也加速推進信息化建設的，目前各很多地區的森林防火以及自然保護區已建立綜合信息網絡系統。其中遠程圖像監控是這些部門信息化建設的重點需求之一。如何利用已建立的綜合信息網絡系統，將3G/4G無線監控業務融合在系統中，既可以減少因建立專用監控網絡系統的投資，又可以滿足各業務職能部門監控信息共享的需要。

 1.1 行業概述

隨著自然保護區信息系統建設，內部從以前粗放式管理向信息化管理過渡，逐步加強了對保護區內部的各種動植物資源進行集中管理，國家級自然保護區內有中國面積最大且保持完整的原始狀態山地苔蘚常綠闊葉林，具有森林及其水源涵養作用，保護區類型為森林生態資源保護區。近年來，通過綜合治理，在森林防火及森林資源保護工作中雖然取得了較好成績，但是森林防火問題仍一直困擾著林業部門。森林火災頻發的勢頭仍未能得到根本遏制。隨著造林事業的不斷發展，林地面積和林業蓄積量逐年增加，森林防火工作日益成為首要任務。森林火災是世界性的林業重要災害之一，每年都有一定數量的森林火災發生，造成了森林資源的重大損失和全球性的環境污染。森林火災具有突發性、災害發生的隨機性、短時間內能造成巨大損失的特點。森林火災雖不可能完全避免，但其危害程度完全可以通過預防和及時撲救等措施來加以控制。因此，一旦有火警發生，就必須以極快的速度采取撲救措施。撲救是否及時，決策是否得當，取決于對林火行為的發現是否及時，分析是否準確合理，決策措施是否得當。為了預防、減少和控制森林火災，早日實現森林防火工作的規范化、科學化、信息化，貫徹“預防為主，積極撲救的方針”，真正做到早發現，早解決森林防火綜合能力示范工程，森林防火野外視頻監控系統建設顯得尤其重要。

1.2 系統組成

3G/4G無線視頻監控系統 有三部分組成：前端圖像采集系統（含供電系統）、無線傳輸系統、后端監控管理指揮系統。 是專門針對野生動植物自然保護區的地理特點，可以結合當?shù)氐牡乩憝h(huán)境而推出的一套完整的安全綜合治理 “ 遠程保護區無線監控系統 ” 解決方案。該系統滿足本地監控和中心聯網多級網絡化視頻監控的需求。可 24 小時實時監控保護區的安全情況 , 不受地理位置和距離限制，降低了安全監控人員的勞動強度，為監控中心指揮提供強有力的保障，使各級監視中心的調度人員通過監視遠端傳送上來的現場圖像，直觀、準確、及時地了解各區的實際情況。

1.3 行業特點及設備選型

森林防火遠程視頻監控系統提出了許多具有強烈行業特征的需求，這些需求是普通的視頻監控系統無法滿足的，因此防火智能監控系統需要具備以下特點：

全天候遠距離工作：防火信息采集點要全天候工作，這就需要選擇攝像機時應選用紅外敏感型彩色轉黑白攝像機。鏡頭應選用日夜兩用型長焦鏡頭，并且于較遠距離外外能看清小面積火情，還具有透霧功能；云臺要求選用螺桿傳動的室外一體化重載云臺，為了減少遠距離圖像的抖動，攝像機的安裝也要確保牢固穩定。前端設備采用密封加隔離的防護措施，把系統重要電子核心器件全部密封在碳纖維結構設計的防護罩里面，保證防護罩內部設備不會發生結霧和凝水現象。同時防護罩視窗玻璃采用白光鋼化玻璃同時附加熱片，杜絕了視窗表面的結霧和凝水，防止監控圖像出現模糊或畸形。

前端設備工作狀態遠程監控：由于整個防火信息采集前端設備地處深山，維護極為不便，所以中心要是能隨時掌握前端設備的工作狀態，對維護將起到重要的指導分析作用，一方面降低了整個系統維護工作的強度和費用，另一方面也保護了用戶的利益。

智能的林火火情分析和早期預警：完全依靠值班人員通過監視器來發現早期火情是比較困難的，隨著智能視頻分析技術的發展，對早期林火的煙火智能識別已經開始逐步得到應用，系統需要能及時自動發現火情、告警并聯動報警錄像，提醒值班人員察看顯示畫面，實現早發現、早通報、早撲救。

監控室建設：建設監控室大屏幕，方便實時監控野外監控圖像，遠程監控林區，實現無人值守。

根據視頻監控業務方面的要求，我們采用網絡化分布式視頻接入、集中控制管理、分布式共享的策略采用無線通訊方式來實現煤礦礦區的視頻監控功能。

網絡化分布式報警信號和視頻接入，是指采用專用的3G/4G視頻接入設備就近將監

控視頻發射到網絡基站。

集中控制管理，是指通過專門的視頻服務器和數傳電臺接收機來控制和調

監控視頻的接入和訪問服務、以及報警信息處理等。

分布式共享，是指通過網絡方式實現監控視頻的傳輸，滿足多個業務職能部門戶的共享需求。

1.3.1 行業標準和規范

本安全防范系統設計完全符合中華人民共和國公安部有關條例和規范，包括：

安全防范工程程序與要求GA/T75-94；

安全防范系統通用圖形符號GA/T74-94；

安全防范工程費用概預算編制辦法GA/70-94；

電子設備安裝工程費用定額HYD41-01-1999；

風險等級和防護級別的規定GA/T38-92；

民用建筑閉路監視電視系統工程技術規范GB50198-94；

防盜報警控制器通用技術條件GB12663-90；

民用建筑電氣設計規范JGJ/T16-92；

中國電氣裝置安裝工程施工及驗收規范GBJ232-82；

建筑與建筑群綜合布線系統工程設計規范CECS72.95；

系統接地的形式及安全技術要求GB14050-93；

1.3.2用戶實際需求及分析

根據現場的實際要求，需要對自然保護區的重點部位進行布控，由于環境因素不太適合有線的形式進行布局，需要傳輸視頻信號及其它信號，為了完成監控的目的，我們采用3G/4G無線方式進行傳輸，不僅可以完成現場功能的實現，同時又可以對傳輸過程進行加密傳輸，從而達到一定的保密要求。

1.3.3 實用性及可靠性原則

在本次遠程監控系統工程中，我們首先考慮的是實用性和可靠性，遵循面向應用、注重實效的原則，以確保使用的技術及設備成熟可靠。

在系統的設計和實施工程中，應該充分考慮系統的可靠性。在整體設計時關鍵部位必須有充足的備份措施，對于重要的網絡部位應當采取先進可靠的容錯技術。在本項目中，我們所設計采用的設備無論是集成的外購產品，還是自行開發設計的產品都經過嚴格的選擇與測試。外購產品全部為國內外具有良好聲譽、良好產品質量及售后服務信譽的名牌產品。自行開發設計生產的產品及軟件全部都是經過實際測試與使用的產品，并經過嚴格的器件篩選及老化實驗，充分保證了設備及系統的可靠性。

1.3.4 先進性、成熟性與可擴展性原則

在滿足實用性原則的基礎上，并結合現場的實際情況，我們選用先進的設備、優化的結構、綜合布線方式及多媒體控制技術，力爭將系統的技術水平定位在一個高層次上，以適應新世紀現代生產管理發展的需要。

系統建設適應行業發展，充分考野外自然保護區的特點，在整體設計、設備配置、通信方式、管理方式、維護方式等方面具有一定的先進性，采用國際標準的同時又是成熟的技術。

系統具有良好的可擴展性，充分保證能夠?qū)⒔窈笤黾拥男略O(shè)備和新功能簡單方便地與原有系統相結合。

1.3.5 開放性和標準化原則

系統中所采用的通信協議、系統設備都符合國際標準、國家標準、工業標準和各類標準及相關行業標準。充分利用3G網絡的優勢，將它們有機地結合起來，為信息交換和設備互操作創造有利條件。

系統結構設計CECS：72/97《國家建筑與建筑群綜合布線系統設計規范》。網絡系統硬件設備選型、施工、安裝符合相應國際或國家標準。

2、系統具體設計和建設目標

出于長遠規劃的考慮，依據國家相關行業規定和規范的要求，結合本工程項目的實際需要，設計、建設的項目內容為以下幾點：前端設備的布設；傳輸系統；主控系統。

通過以上三個項目的建立，構成一個現代化的安全技術防范系統工程。該工程運用現代科學技術手段，在科學的管理下，達到防范嚴密，常備不懈，無懈可擊，嚴陣以待，發揮全天候的防范效果。為此，這四個項目的具體要求分述如下：

2.1 現場情況及無線系統整體布設

在國家級自然保護區重點火險林區范圍內，全面完善和加強森林防火基礎設施和設備建設，使重點火險區林火監測和地面巡護；實現森林火災實現實時監控、預警，建立完整的前端信息采集系統、火情分析自動識別報警系統、監控中心及防火業務智能監控平臺，實現視頻監控、智能分析報警等功能。通過項目建設能確保自然保護區及時發現火情和警情，及時組織撲救火災，有效保護森林資源，從而保護區域內和區域周邊人民群眾的生命財產安全，維護林區生態環境。

本項目通過先進的視頻監控技術、數據處理技術等，對自然保護區的森林資源進行有效地保護，對火情做到打早、打小、打了，降低護林員工作強度，提高工作效率，并為滅火指揮人員提供技術支撐。

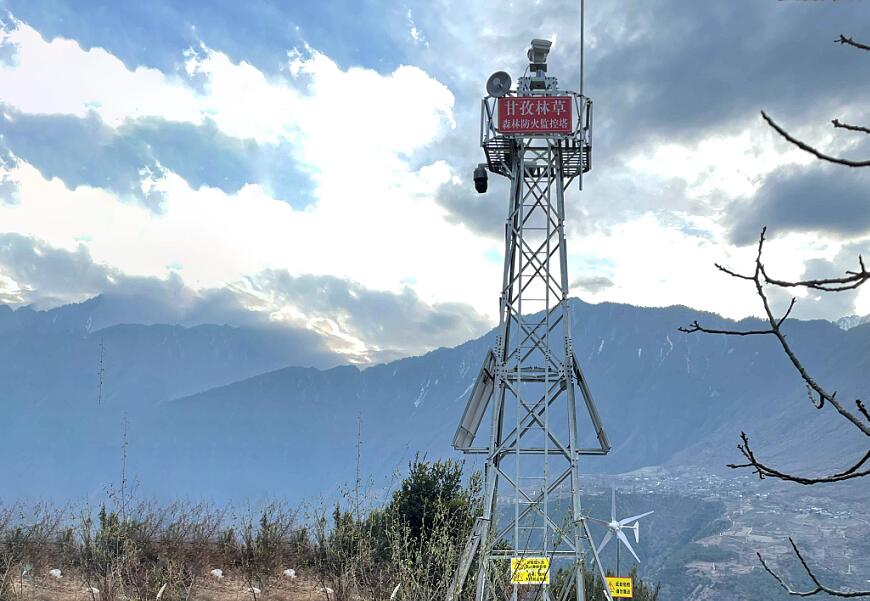

本項目主要是針對以上情況不方便布線的情況下，在自然保護區選取幾個重要的監控防火點，安裝3G/4G的前端監控設備，對前端的火情以及警情進行及時的監控管理。采用基于3G寬帶網絡的視頻監控系統來對目標區域進行事前防范，有效監管，提高管理效率，并能夠事后進行追蹤，監控中心能控制球機、云臺。

攝像機用數據線與4路車載3G傳輸設備連接，視頻信號通過3G 無線網絡發送出去，在監控中心電腦通過本地網絡即可查看各個監控點及車輛運行情況，也可以接到硬盤錄像機進行錄制。通過電腦鼠標可以操作攝像頭監控方向。

監控設備和3G無線網絡視頻傳輸設備都需要供電（220V）

2.2 中心監控室具有的功能

主控室是整個系統的信號控制及信息交換中心，具有最全面的系統功能，簡單表述為以下幾點。更詳細的功能介紹，請參看“設備選用”中的數字硬盤錄像主機的選用。

2.3 其他網絡分控端具有的功能

其他網絡分控端設備主要指單位領導或系統管理人員所在位置安裝的分控計算機。作為網絡分控端必需具備三個條件才能夠?qū)崿F(xiàn)分控管理的功能。包括：分控端的分控計算機必須與中心數字主控設備聯網；在分控計算機上安裝專用分控軟件并運行；享有最高管理員的授權和密碼。

2.3.1 器材設備的選用

為了保證系統工程的先進性、可靠性、實用性，系統所需要的器材設備，應根據設計任務書的總體規劃要求，在認真進行現場勘察對系統工程有了較為深入了解的基礎上，選用名牌優質、符合國家標準并經國家質量認證、性能價格比合理的產品，達到設備性能優良、質量可靠、價格合理。

3、方案設計參考文獻分類

 3.1 方案簡述

-- 本方案是由深圳深方科技有限公司推出的。方案主要介紹通過3G/4G網絡視頻傳輸設備完成保護區無線監控功能。

3.2 適用對象

    野外自然保護區無線監控

3.3 功能概述

無論是原來的G網手機、C網手機，或是最新的3G手機，只要你的手機能支持多媒體網絡，即可實現手機視頻查看。通過手機可視頻錄像切換、視頻抓拍、云臺控制、焦距控制等。

服務器帶有移動偵測報警、視頻丟失報警功能，實現報警聯動錄像，具有報警前10-20秒的預錄像，與智能分析模塊聯動可實現智能視頻分析報警（周界入侵/可疑物探測/物體丟失偵測/人數統計等功能）?？赏饨訄缶斎牒洼敵鲈O(shè)備，提供RS485接口。

支持雙向語音傳輸，用戶可以通過電腦聽到現場實時的聲音，同時也可以通過電腦麥克風將聲音傳送到現場。

配套全球可視信息平臺的視頻系統管理平臺，用戶能同時監控和管理幾萬臺在線設備，可遠程控制、設置、添加刪除設備、多用戶權限管理等等。用戶可在任何地點和時間，登入網站平臺即可操作。該平臺完全達到運營級的平臺要求。

3.4  方案優勢

(1). 可選支持GPRS/CDMA/EDGE/3G模式手機瀏覽。

(2). 雙碼流輸出，一支為高清晰的視頻信號，用于本地錄像存儲；另一支為無線網絡傳輸，用于實現遠程PC查看和手機視頻查看。

(3). 具有報警輸入、移動偵測報警、視頻報警、報警聯動輸出，提供RS232網絡透明通道接口。

雙向語音對講、車載硬盤錄像、GPS定位、車載媒體播放于一體的全方位、多功能車載監控設備，視頻畫面更清晰，8-32伏寬電源設計，滿足任何車輛直接供電，使用起來更方便；GPS實時定位，單卡四路,4路CIF實時傳輸,雙向語音對講,報警輸入輸出,透明串口，車載減震，SATA硬盤接口，最高四路D1錄像,內置GPS模塊6. 內置WEB預覽功能，可進行IE訪問。

(4) 支持雙向雙工語音對講、單向語音廣播。

(5). 支持云臺與電動鏡頭控制，支持多種解碼協議。

(6) 支持視頻、音頻、報警、語音數據、串行數據通過TCP/IP和UDP/IP網絡傳輸；支持各種3G網。

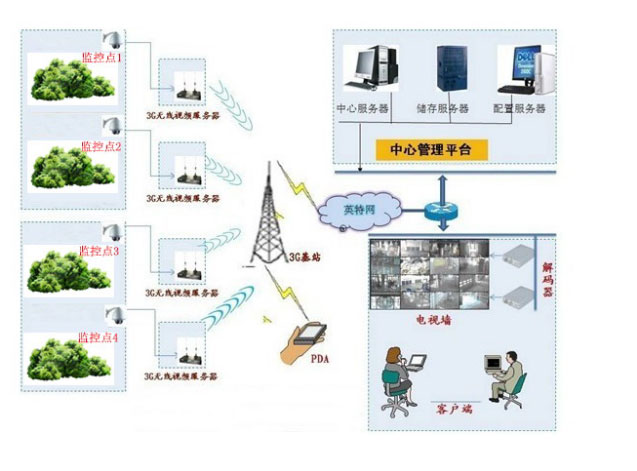

3.5 拓樸結構
