一、用戶需求描述
用戶為基層電力單位，為了更好的對農村的電力變壓器進行有效的管理和維護，用戶想要在其所轄區內的行政村的變壓器旁安裝監控?cái)z像機，對于變壓器的日常工作和其它作業進行實時監控，并且想要同時安裝一個對講系統，對于電力系統的一些停電公告和其它通知，能夠在第一時間通知到村民。
二、針對用戶的無線方案思考及設計
用戶的現場情況大約有10個行政村，每個行政村距離供電局的距離大約為2公里到10多公里不等，由于所在地區情況復雜，從每個行政村到供電局的并不能達到可視的條件，用戶要求使用無線方式進行監控和傳輸。所以，在此種情況下，使用4G無線傳輸設備即可滿足客戶的要求，我公司的4G無線傳輸設備使用4G全網通模塊，使用運營商的4G信號進行高清視頻的實時傳輸。同時具備雙向語音對講功能，可以滿足客戶在監控中心向前端喊話對講的功能。
三、4G無線方案的具體實施

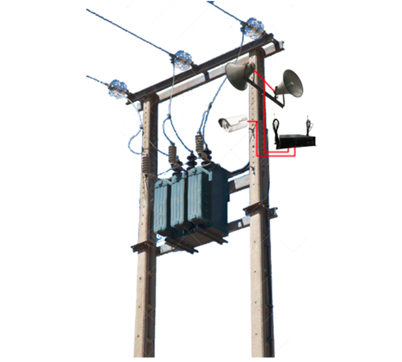

對于用戶的實際情況，在每個行政村的變壓器邊安裝4G無線監控設備，圖示如下：
用戶安裝的攝像機可以先用槍型攝像機，也可以選用云臺攝像機，在變壓器旁安裝一個防水配電箱，將4G無線設備放置其中，攝像頭和喇叭接入設備即可正常工作，安裝簡單方便。

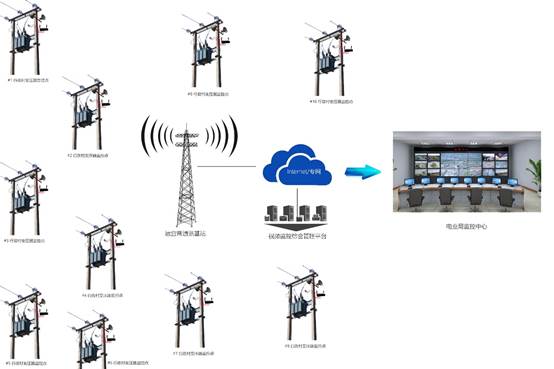

整體無線監控方案拓?fù)鋱D如下所示：
每個行政村安裝一臺4G無線設備，通過運營商的信號進行傳輸，供電局的監控中心電腦上安裝監控管理平臺軟件，即可對前端的圖像進行實時觀看和對講。監控客戶端的功能強大，不僅具備視頻監控功能，還有其它很多功能，比如電子地圖，GPS實時定位等。
四、4G無線設備產品說明
產品型號：SF-4000L-AHD-4G
產品外觀：
產品介紹：
SF-4000L-AHD-4G無線視頻服務器采用最新H.265視頻壓縮算法，模擬高清AHD視頻輸入，同時向下兼容標清視頻格式。支持4G雙卡視頻傳輸，特殊架構的低功耗設計，待機功耗不超過0.5瓦，支持短信、電話、定時等喚醒方式，方便用戶隨時啟動設備，短信可直接控制報警輸出開關控制外設?？芍С謬译娋W(wǎng)平臺接入，預留電網加密芯片對傳輸數據進行加密，此產品可用于野外無人值守環境，以及有線網絡不方便布線的場所；遠程通道穩定可靠，多手段保證遠程控制始終有效。
產品特點：
H.264/H.265視頻壓縮算法
雙向語音對講
AHD視頻輸入，可支持1080P/720P 視頻格式，向下兼容CVBS
全網通模塊，支持4G 雙卡綁定傳輸，可支持TDD-LTE/FDD-LTE向下兼容3G
TF卡本地錄像存儲，單卡可支持到64GB
低功耗設計，待機功耗0.5W
電話/短信遠程喚醒，短信直接控制報警輸出接口
預留國家電網加密芯片接口
RS485云臺控制
RS232透明串口
產品參數：
類型 | 細項 | 詳細說明 |
音視頻 | 視頻輸入 | 1個BNC接頭，支持1路AHD視頻輸入或者1路CVBS視頻輸入； |
視頻編碼 | H.264/H.265壓縮 支持雙碼流，實時流，存儲流 支持CBR,VBR,ABR 視頻輸入分辨率:1080P,720P,D1 編碼分辨率:實時流/存儲流：1080P/720P/VGA/D1/CIF可選 | |
音頻 | 1對音頻輸入輸出；3.5mm音頻接口 輸入：LINE-IN/MIC可選 輸出：LINE-OUT 編碼:G711U,G711A,ADPCM | |
存儲 | TF卡 | 可支持1張TF卡存儲，單張可支持到128GB； |
網絡 | 無線 | 7模4G雙卡,可支持TDD-LTE,FDD-LTE,EVDO,TD-SCDMA,WCDMA三家運營商所有制式 |
自鎖卡槽；天線外置 | ||
有線 | 1個RJ45端口 | |
I/O 輸入 輸出 接口 | 6路報警輸入 | 干接點輸入3路，無源開關量報警輸入，默認閉合時報警 |
濕節點輸入3路，有源開關量輸入，默認高電平報警（DC5V-25V之間高電平，0-3V為低電平） | ||
6組報警輸出 | 2組大功率40W，最高電壓30V，最大電流5A | |
4組低功耗的20W，最高電壓24V最大電流2A | ||
串口 | RS232 | 一路RS232透明串口 |
RS485 | RS485，支持Pelco-D、Pelco-P等多種云臺協議，協議可擴展,控制云臺 | |
電源 | 電源輸入 | DC12V/4A 一個4芯端子 一個DC電源座輸入,兩者同源,采用Φ5.5*2.1mm |
電源輸出 | 板卡對外電源輸出12V，繼電器控制，默認關閉 繼電器最大負載控制在10W以內 | |
功耗要求 | 待機狀態：0.5W 開機功耗:5W | |
控制 | 遠程控制開機/待機 | （1）定時（2）短信（3）電話（4）報警聯動 |
平臺接入 | C7平臺 | 支持C7平臺接入 |
國家電網 | 支持國家電網平臺接入 | |
系統 | RESET鍵 | 接口：1mm圓孔；短按RST鍵系統重啟 長按RST鍵恢復出廠設置 |
看門狗 | 系統內置看門狗保證設備7*24小時正常工作 | |
加密 | 數據加密傳輸 | 可支持國家電網加密芯片對傳輸數據進行加密 |
指示燈 | 指示燈 | 1個電源指示燈：紅色待機；綠色開機；不亮關機 2個4G狀態指示燈（黃色），指示燈閃爍表示正在撥號中，常亮表示撥號成功，熄滅表示未插卡或連接空閑 |
物理 | 機殼 | 采用鋁合金材質;尺寸:L180×W140×H40.5 mm |
溫濕度 | 工作溫度-40℃-55℃；濕度10%-90% |
五、電力系統應用介紹

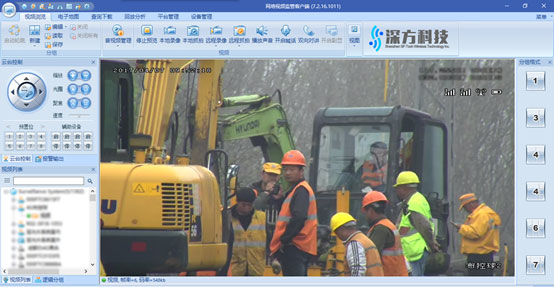

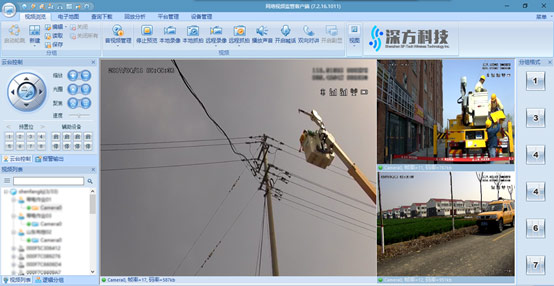

此設備在電力系統中被廣泛應用，設備的穩定性得到了充分的考驗，以下為其它電力行業的應用圖例：
