概述
公園成為城市中市民休閑、放松的好去處。目前而言,隨著城市的智能化普及,能隨時隨地接入互聯網,獲取和分享樂趣成為市民的剛性需求,但是,在目前的手機套餐環境下,要做到這一點可不是輕而易舉。
在公園這種休閑、放松的場所提供能夠讓市民隨心所欲的網絡接入,對市民而言,就更加錦上添花了。
公園等室外WIFI覆蓋系統,比較室內覆蓋,存在更多的不確定性,比如氣候環境,比如使用者群體、設備,比如電磁環境、干擾等。由此可以看出,室外WIFI覆蓋對設備的穩定性、抗干擾性、三防性能、兼容性等提出了更進一步的要求。
用戶需求分析
某地公園,當?shù)卣枰诠珗@內的休息區域部署免費的WIFI網絡,對在休息區域內的人員提供良好的互聯網接入環境,以便休息人員能夠免費、快捷地接入互聯網。
由于是免費且開放的WIFI的覆蓋,所以,必然會有心懷不軌的人接入從事異常行為,可能會導致網絡的堵塞、斷線、甚至制造陷阱進行釣魚攻擊,危害網域內部設備信息安全。
所以,公園WIFI覆蓋的重要任務就是在快速穩定的基礎上,保證覆蓋區域內使用者的信息安全。
用戶方案設計與思考
針對公園的開放性環境,我司使用SF-2450O為承載的AC-AP無線覆蓋系統。該系統具備穩定、高效、安全、智能等特色,支持AP集群集中控制,能夠高效實現信息流通跟風險控制。
在進行無線方案設計時,遵循以下系統設計原則: 本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計的。并綜合考慮施工、維護及操作因素,并將為今后的發展、增加級維護等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的;設計方案具有科學性、合理性、可操作性。
具體方案論述
公園里面存在諾干個休息區域,出于公園游客人身安全考慮,WIFI信號只在休息區域做覆蓋,道路觀景區域暫未考慮。
由于公園建設初期的良好規劃,可利用現有的光纖線纜作為主干信息傳輸,其覆蓋區域拓?fù)涫疽鈭D如下:
AP覆蓋設備SF-2450OD之間使用光纖線纜連接。
公園AP布置以及數據管理機房拓?fù)鋱D如下:
使用SF-2450OD來作為覆蓋終端,是因?yàn)槠渚邆渫庵锰炀€接口,能靈活選擇使用不同類型天線,方案中使用高增益的扇區天線覆蓋情況非常優秀,接入傳統的2.4G網絡兼容性極佳、可選配802.11AC協議的5GHZ天線,單個AP具備128個用戶接入的優秀高密度客戶容量等優勢
該拓?fù)浣Y(jié)構,使用AC控制器來實現集群控制、網域隔離等操作,避免大范圍攻擊等不可控情況的發生。
該方案實施之后,贏得了公園游客的一致好評,該方案圓滿完成。
產品參數介紹
SF-2450OD:
SF-2450OD是基于802.11ac技術,內置2.4 和 5 GHz (2x2) MiMo雙模塊設計,輸出功率增大至 29 dBm。設備配置千兆網口支持 802.3af/at標準供電協議,可通過PoE 交換機進行供電。 N-型外置天線接口,靈活適合任何場景需求。IP-67超高防護等級,內置浪涌設計,配置專業安裝支架,讓設備在極端惡劣的戶外環境都能穩定長時間工作。廣泛應用于賓館、酒店、工廠、學校、車站等場所。
SF-2450OD的操作系統是一個多功能、易用性強的操作系統,保證了全系列的硬件設備在網絡部署時都能輕松的完成配置。
主要特色:
基于HTML 5 屏幕自適應界面
256同時在線用戶
16 個虛擬網絡 (SSID+VLAN)
支持IPv6
兼容 WNMS管理系統
具體參數表
無線 | |
WLAN標準 | IEEE 802.11 a/b/g/n/AC |
傳輸模式 | 雙頻 MIMO 2*2 |
工作模式 | 接入點 |
無線頻段 | 2.402 - 2.484 GHz (因國家地區而異) FCC 2.412 - 2.462 GHz (CH1-CH11) 5.170 - 5.875 GHz (因國家地區而異) FCC 5.745 - 5.825 GHz (CH149-CH161) |
發射功率 | 2.4 GHz: 29 dBm 5 GHz: 29 dBm |
信道帶寬 | 20, 40 ,80MHz |
調制方式 | 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) 802.11 a/g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 b: DSS (CCK, DQPSK, DBPSK) |
數據速率 | 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps 802.11 n @ 40 MHz: 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 a/g @ 20 MHz: 54, 48, 36, 24, 18, 12, 9, 6 Mbps 802.11 b @ 20 MHz: 11, 5.5, 2, 1 Mbps |
無線安全 | WPA/WPA2 個人, WPA/WPA2 企業, WACL, Hotspot (UAM) |
雙工模式 | 時分雙工 |
天線 | |
類型 | 4 x N型外置天線接口 |
增益 | 因天線而定 |
覆蓋半徑 | |
有線 | |
接口 | 10/100/1000 Base-T, RJ45 |
網絡 | |
工作模式 | 橋接,路由IPV4和IPV6 |
IPv4管理 | 靜態,動態 |
IPv6管理 | 靜態,有狀態動態,無狀態動態 |
兩個IPv4 | 支持 |
VLAN | 802.1Q |
虛擬SSID | 每頻段支持8個 |
用戶隔離 | 支持 |
服務 | |
服務 | SNMP 服務, NTP 客戶端, WNMS 客戶端 |
物理特性 | |
尺寸 | 218 mm (長)×218 mm (寬)×70 mm (高) |
重量 | 2Kg |
安裝 | 墻掛、抱桿 |
電源 | |
供電方式 | 支持802.3 af/at標準 PoE供電 (37 - 56V) |
電源 | 100 – 240V AC轉48V DC PoE電源 |
功耗 | 19W |
環境 | |
溫度 | -40°C ~ +65°C |
濕度 | 0 ~ 90 % (非凝露) |
管理 | |
系統監測 | SNMP v1/2c/3 服務, 系統日志, 通過Email和SNMP陷阱發送告警 |
法規 | |
認證 | 符合FCC/IC/CE標準 |

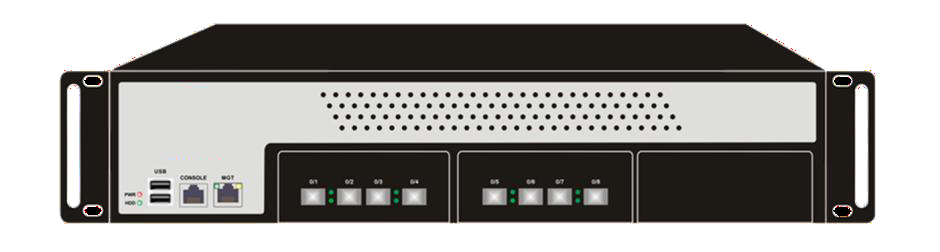

AC控制器:
產品說明
WAC綜合型云控制服務平臺產品系列,具有集中管理、高可靠的安全防火墻 / VPN功能、完善的無線射頻優化管理、靈活的權限準入控制NAC、內置PORTAL內容服務、跨越互聯網組網、快速漫游、強大的有線、無線統一管理等豐富功能。
主要特色
云接入,易于部署
WAC無線解決方案跨越了局域網、廣域網和互聯網(NAT),利用這一方案構建統一管理的Wi-Fi網絡的唯一條件是AP和WAC之間IP路由可達,這一方案不再依賴于特定網絡接入媒介,可以在DSL、WiMAX、3G、4G、FTTH、Ethernet、CMTS、cable、小區寬帶等任何網路媒介上建網;這一方案的AP都是即插即用,在WAC統一管理下自組網。用戶管理也跨越了局域網、廣域網和互聯網,在WAC控制下,企業和運營商的用戶管理可以擺脫設備及地域的限制。
可動態組建VPN私有云網絡
隨著IPHONE、IPAD的流行,以及智能移勱終端的普及,在與題研討、企業的私有會議等都需要臨時的與有Wi-Fi服務;云服務管理模式使企業可以全方位滿足公共活勱中的各種Wi-Fi與網需求。
結合WAC的云管理平臺,員工出差、參展隨身攜帶AP,便可以將企業VPN網絡隨之延伸。支持IPv6
獲取審計內容
WAC可以提供防火墻策略,捕抓接入的集中轉發用戶訪問網站的URL信息。
安全防火墻/NAT
WAC擁有防火墻和NAT功能,能為內部提供安全可靠的網絡環境。
獲取審計內容
WAC可以提供防火墻策略,捕抓接入的集中轉發用戶訪問網站的URL信息。
網絡虛擬化技術
模式一: 胖AP+瘦AP模式;AP可同時工作在胖+瘦模式下;
模式二:多瘦AP模式;AP的每一個SSID是一個,獨立配置,獨立管理的無線VPN網絡;
模式三:虛擬AC;結合上述功能,虛擬AC結合虛擬AP功能,可輕松實現網絡租賃業務。
基于AP物理位置的內容推送服務
深方的AP具有位置定位的功能,當AP注冊到云控制平臺(WAC)以后,WAC上擁有AP的物理位置信息,總部的WAC可以結合內容服務器迚行基于AP位置的Portal內容推送,不同位置的AP可分發不同的SSID,可指定不同的內容信息推送策略,提供差異化服務。
內置自定義PORTAL
WAC上擁有內置PORTAL自定義模塊,能為用戶推送定制化的PORTAL內容服務;
AP即插即用
AP無需接入網絡后,只要和WAC平臺IP路由可達,就可以自勱注冊并接收WAC平臺所制定的無線規則,無需人工配置,不需要與業技術人員維護。
基于用戶角色的權限管理
基于用戶的接入控制是WAC系列產品的一大特色,可定義角色的準入/準出權限(包括時間、地點、角色、QOS權限),能為用戶定義一個或多個角色,每個角色可擁有不同的準入權限,控制用戶上下行帶寬,為用戶提供差異化管理服務。
角色:能為本地認證用戶定義角色,和接入策略、訪問策略一起綁定;用戶可以定義綁定MAC、IP、ESSID、VSLAN和角色;
接入:接入策略能定義接入策略的具體位置和時間信息,和角色、訪問策略一起綁定;位置能定義具體AP位置和VSLAN;時間能定義到秒;
權限:權限策略能定義訪問策略,控制用戶上網行為,和角色、訪問策略一起綁定;訪問策略和訪問規則能自定義協議、端口等,控制上網行為。
靈活的數據轉發方式
用戶流量可基于策略,決定是由AP本地轉發,還是匯聚至WAC集中轉發;
可實現AP一個SSID數據流量本地轉發、一個或多個SSID數據流量通過WAC集中轉發;
AP流量支持本地轉發,云端推送Portal、云端進程認證。
支持信道智能切換
無線局域網工作的頻段存在大量可能的干擾源,如微波會嚴重影響AP的正常工作,通過自適應信道選擇,可保證每個AP分配到的信道是最優化的,盡可能地減少和避免相鄰信道干擾。
支持快速二、三層漫游
深方的集中式無線架構不但能方便地實施二層漫游,而非常有利于跨三層的漫游實現,用Fat AP 部署的WLAN 網絡,由于AP 之間傳遞的信息有限,導致垮三層的漫游實現及其麻煩,集中式架構非常容易解決跨三層漫游的問題,WAC系列無線控制器支持二、三層漫游,漫游域不受子網的限制。這種優秀的漫游特性,可以讓客戶在規劃無線網絡時,無需過多考慮現有網絡的規劃,更多關注在無線信號的覆蓋即可,這種方式大大簡化了前期的網絡規劃,減少了網絡規劃成本。
硬件規格
項目 | WAC-E32 | WAC-E64 | WAC-E128 | WAC-E256 | WAC-E512 | WAC-E768 |
最大AP數 | 32 | 64 | 128 | 256 | 512 | 768 |
RS282口 | 1 | 1 | 1 | 1 | 1 | 1 |
以太網口 | 4 | 4 | 4或6 | 0或6 | 0 | 0 |
光口 | 0 | 0 | 0或4 | 0或4 | 4 | 4 |
USB 2.0 | 2 | 2 | 2 | 2 | 2 | 2 |
重量 | 7KG | 7KG | 7KG | 7KG | 15KG | 15KG |
電源 | AC 220V 3A | |||||
使用溫度 | 0°~40°(32°F~104°F) | |||||
儲藏溫度 | -20°~80°(-68°F~ -176°F) | |||||
濕度 | 非凝露10%~90% | |||||
尺寸 | 1U | 1U | 1U | 1U | 2U | 2U |
