廠區無線覆蓋方案
概述
在企業的實際網絡部署環境中，會存在各種各樣的限制，其中，不方便部署有線電纜成為限制中的最大因素。
因此企業網絡以無線方式通信成為最佳選擇。
用戶需求分析
客戶所在企業，因其自身特性，在企業內部的目標區域，不方便進行有線線纜的部署，但是需要組建企業網絡以便實現辦公。
由于網絡屬性為企業辦公性質，所以，必須要滿足以下幾點：
1、 安全性：由于是無線覆蓋，信號可能會延伸要非目標區域，如果無線設備加密防護性能不足，會導致外部非授權接入，造成信息泄露；
2、 穩定性：企業網絡中，內部通信會比較頻繁，在這個時候，設備穩定性的重要性就顯現出來。
用戶方案與思考
針對客戶實際需求，我司使用以SF-2450OD為承載的AP無線覆蓋系統，該系統具備穩定、高效、安全、智能等特色。
在進行無線方案設計時，遵循以下系統設計原則： 本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計的。并綜合考慮施工、維護及操作因素，并將為今后的發展、增加級維護等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。
具體方案論述
使用SF-2450OD跟高增益扇區天線配合的模式來實現無線覆蓋，合理設置SF-2450OD頻段能使得頻譜利用實現最大化，在保證人員接入的前提下還能實現不會出現信道干擾等現象。

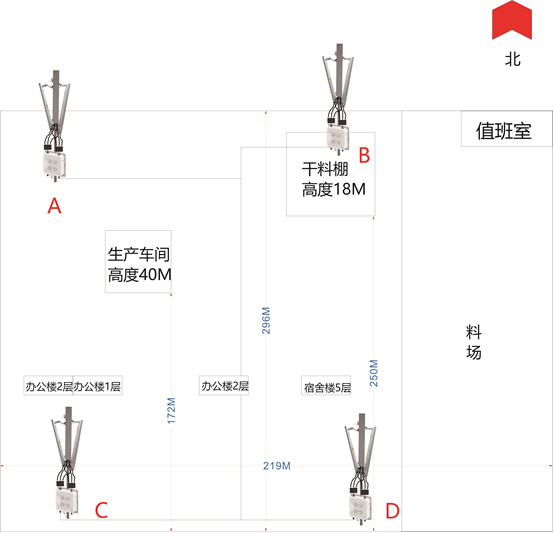

拓?fù)涫疽鈭D如下：
方案中，如拓?fù)鋱D所示，存在A、B、C、D四個AP點，統一設置SSID，但是信道設置錯開，避免同頻造成干擾，影響設備通信效率：
A點負責生產車間北面、干料棚西面以及辦公樓層北面的WIFI覆蓋；
B點負責料場、生產車間東面、辦公樓層北面、值班室以及宿舍樓的WIFI覆蓋；
C點負責辦公樓層南面、生產車間南面的WIFI覆蓋；
D點負責辦公樓層南面，宿舍樓南面、以及料場的WIFI覆蓋
企業廠區內的四臺AP設備均使用光纖通過光電轉換器連接，網絡信號提供地點為獨立辦公樓2層?xùn)|邊，廠區內無線客戶端在移動或者不同地點使用能夠接收到4個AP其中任一信號即可正常聯網。
SF-2450OD啟用5G模塊，配合5GHZ天線，工作在802.11AC模式下，傳輸速率可達480Mbs（測試結果，使用具備802.11AC協議的客戶端。
設備參數介紹

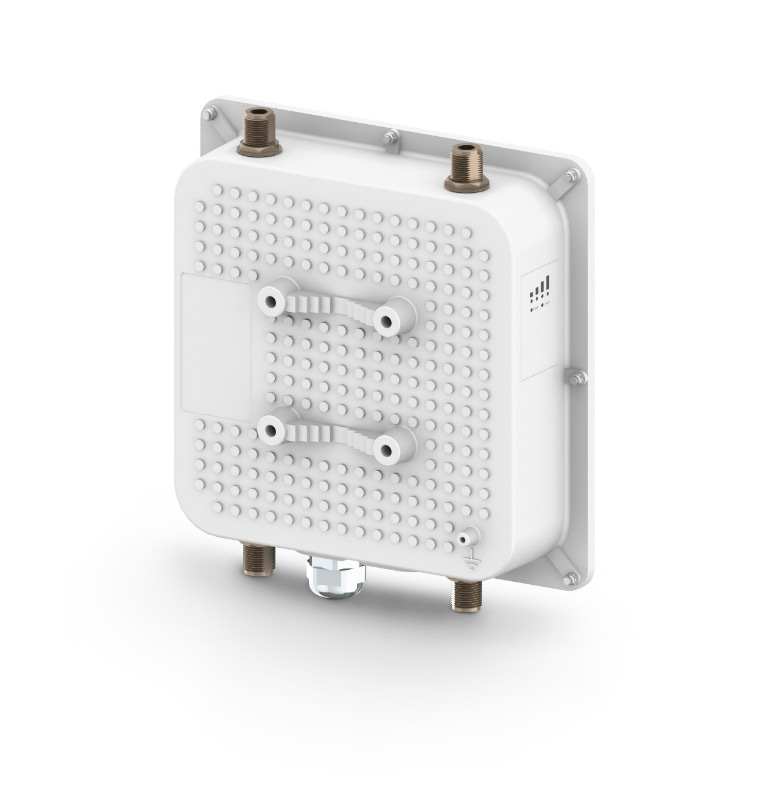

SF-2450OD
產品說明
SF-2450OD是基于802.11ac技術，內置2.4 和 5 GHz (2x2) MiMo雙模塊設計，輸出功率增大至 29 dBm。設備配置千兆網口支持 802.3af/at標準供電協議，可通過PoE 交換機進行供電。 N-型外置天線接口，靈活適合任何場景需求。IP-67超高防護等級，內置浪涌設計，配置專業安裝支架，讓設備在極端惡劣的戶外環境都能穩定長時間工作。廣泛應用于賓館、酒店、工廠、學校、車站等場所。
SF-2450OD的操作系統是一個多功能、易用性強的操作系統，保證了全系列的硬件設備在網絡部署時都能輕松的完成配置。
主要特色
l 基于HTML 5 屏幕自適應界面
l 256同時在線用戶
l 16 個虛擬網絡 (SSID+VLAN)
l 支持IPv6
l 兼容 WNMS管理系統
具體參數表
無線 | |
WLAN標準 | IEEE 802.11 a/b/g/n/AC |
傳輸模式 | 雙頻 MIMO 2*2 |
工作模式 | 接入點 |
無線頻段 | 2.402 - 2.484 GHz (因國家地區而異) FCC 2.412 - 2.462 GHz (CH1-CH11) 5.170 - 5.875 GHz (因國家地區而異) FCC 5.745 - 5.825 GHz (CH149-CH161) |
發射功率 | 2.4 GHz: 29 dBm 5 GHz: 29 dBm |
信道帶寬 | 20, 40 ,80MHz |
調制方式 | 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) 802.11 a/g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 b: DSS (CCK, DQPSK, DBPSK) |
數據速率 | 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps 802.11 n @ 40 MHz: 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 a/g @ 20 MHz: 54, 48, 36, 24, 18, 12, 9, 6 Mbps 802.11 b @ 20 MHz: 11, 5.5, 2, 1 Mbps |
無線安全 | WPA/WPA2 個人, WPA/WPA2 企業, WACL, Hotspot (UAM) |
雙工模式 | 時分雙工 |
天線 | |
類型 | 4 x N型外置天線接口 |
增益 | 因天線而定 |
覆蓋半徑 | |
有線 | |
接口 | 10/100/1000 Base-T, RJ45 |
網絡 | |
工作模式 | 橋接，路由IPV4和IPV6 |
IPv4管理 | 靜態，動態 |
IPv6管理 | 靜態，有狀態動態，無狀態動態 |
兩個IPv4 | 支持 |
VLAN | 802.1Q |
虛擬SSID | 每頻段支持8個 |
用戶隔離 | 支持 |
服務 | |
服務 | SNMP 服務, NTP 客戶端, WNMS 客戶端 |
物理特性 | |
尺寸 | 218 mm (長)×218 mm (寬)×70 mm (高) |
重量 | 2Kg |
安裝 | 墻掛、抱桿 |
電源 | |
供電方式 | 支持802.3 af/at標準 PoE供電 (37 - 56V) |
電源 | 100 – 240V AC轉48V DC PoE電源 |
功耗 | 19W |
環境 | |
溫度 | -40°C ~ +65°C |
濕度 | 0 ~ 90 % (非凝露） |
管理 | |
系統監測 | SNMP v1/2c/3 服務, 系統日志, 通過Email和SNMP陷阱發送告警 |
法規 | |
認證 | 符合FCC/IC/CE標準 |
