兩種無線監控傳輸模式的對比

作者： admin 時間：2017-08-23 來源：未知

摘要：通常在無線監控工程方案里面，經典接力式傳輸中使用網橋的型號是需要根據方案中所有攝像頭帶寬疊加總和來決定。如果按照經典接力式傳輸方式，那么，在無線傳輸中，工程成本將...

通常在無線監控工程方案里面，經典接力式傳輸中使用網橋的型號是需要根據方案中所有攝像頭帶寬疊加總和來決定。如果按照經典接力式傳輸方式，那么，在無線傳輸中，工程成本將變得不可接受。除非實施現場環境嚴重制約，否則不采取接力傳輸這種方式，一來，工程成本高，再者網橋長期滿載工作影響壽命以及穩定性，還有最重要一點就是，如果傳輸過程中某個節點出現故障，將導致整個監控網絡的癱瘓。

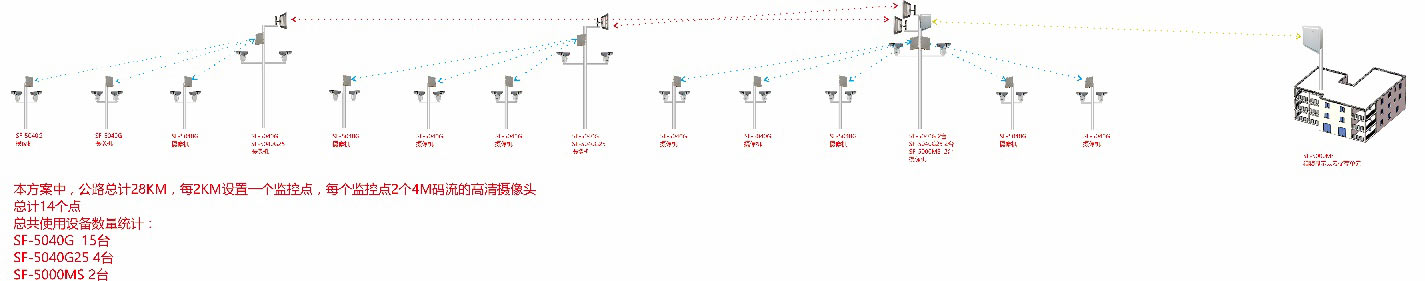

在實際設計實施中，通常采取的是混合傳輸方式（PTMP+PTP），由諾干個小的低帶寬監控點將信號匯聚到某個便于傳輸?shù)墓歉蔁o線網橋中(PTMP)，然后諾干個這種小的區域設備中的骨干級網橋?qū)⑿盘杺鬏數侥繕?biāo)站點（PTP），這種方式不僅節省項目預算，還能有效避免因為節點故障導致的監控網絡癱瘓這種可能性，即使某個小節點出問題，也不會影響到其任何小或者大節點，類似方案示意圖如下：

本方案中，客戶要求在28KM長度的高速公路上面，每個2KM部署一個監控點，每個監控點有2臺攝像機（200W像素 1080P分辨率 4M碼流設置）

按照上圖所示，每個點都需要8M的帶寬，從圖左往右，

第4個監控點設置一個PTP基站，這個基站的PTP基站承擔了4*8=32M的帶寬；

第8個PTP站點也承擔了4*8=32M的帶寬；

第12個PTP站點承擔了6*8+32*2=112M的帶寬；

然后第12個PTP站點將信號用千兆級網橋SF-5000MS將所有監控匯聚信號發送給監控中心的接收端。

這個方案中，每個非PTP節點部署一個SF-5040G，用來將信號傳遞給PTP節點（PTMP模式），然后第一個，第二個節點額外增加一套SF-5040G25用來將信號發送給第三個節點（PTP模式）；第三個節點接收到第一個、第二個節點的PTP信號，并且自身也有2個SF-5040G來以PTMP模式接收5個節點的視頻信息，然后使用SF-5000MS做匯總,將信號傳達到目的地（PTP模式），這樣一來，只需要15臺SF-5040G 、4臺SF-5040G25、2臺SF-5000MS就能完成整個方案的傳輸需求。

當然，這個方案中，現場情況非常良好，沒有任何可視阻擋，所以這種方案可行性非常高。但是，如果該現場存在較多的彎道或者明顯的阻擋，這個方案可行性就大幅降低，需要根據實際情況來增加相應設備或者變更傳輸模式。

在最極端的情況，完全無法使用混合傳輸模式的時候，就只能使用單一的接力傳輸，這個時候，需要的設備成本就隨著距離的增加而大幅提升；

每個節點需要部署網橋來實現收和發，這個時候需要的設備就是：

節點1-6 一共12臺SF-5040G（考慮到傳輸衰減以及每跳速率降低5M的特性）

節點7-14 一共7臺SF-5000MS02H

接收端 1臺SF-5000MS

較混合傳輸模式而言，這種接力式傳輸成本高出不止2倍，并且存在一個節點異常導致監控網絡癱瘓的可能性。

雖然接力傳輸對比混合傳輸有著巨大的不足，但是，在極端情況下，能看到比起看不到，也是巨大的進步了。
