隨著我國城市化進程不斷推進、城市建設和人口的不斷增長，社會矛盾日趨復雜和尖銳，各類突發性災害和事件對城市造成的損失和帶來的影響越來越嚴重。已有的有線監控應急系統在面對各種突發事件時，已經無法滿足及時、機動、快速的現場信息采集、現場處置和指揮管理的要求。于是，無線網絡攝像機、移動單兵、車載指揮系統、機載系統等多樣化的無線監控設備被快速的補充到應急指揮系統中，作為應急指揮系統在機動、快速、臨時場景中的應用補充。而現有的公眾無線網絡無法滿足安防應急系統對傳輸系統的安全、可靠、及時、性能等方面的要求。因此，建立一個專用的、可控的通信網絡，才能保證在關鍵時刻為管理者提供最暢通、最可靠的應急通道。
無線專網的發展
無線專網的發展是一個從1G語音應用網絡到4G語音、寬帶數據、高清視頻網絡的發展過程，也是一個從模擬向數字發展，窄帶向寬帶發展的過程。
高速發展的無線數字寬帶集群技術為高清監控視頻、多方語音通話，數字業務傳輸提供了優異的帶寬環境和可靠的技術保障。隨著4G技術的不斷完善，傳輸網絡的構建更加快捷安全、功能更加豐富。
無線專網的優勢
1.大業務容量：單組群呼容量大于200組，在線用戶數量大于1200個。
2.高效的頻率利用率：上行大于3.5bps/Hz，下行大于6bps/Hz
3.豐富的業務支撐：同時為語音、數據、視頻、集群業務提供服務
4.優異的傳輸性能：上行50Mbps、下行100Mbps的傳輸帶寬。
5.良好的抗干擾能力：采用小區間干擾隨機化和干擾消除以及干擾協調技術。
6.高效的機動性能：機動平臺可隨時搭建無線應急網絡。
7.良好的可視化性能：可視化集群調度，指揮中心可觀看高清監控圖像。
8.有力的安全保障：支持多重加密算法，使語音、數據、視頻安全傳輸。
9.強大的兼容能力：遵循BWT標注的網絡系統框架，保障異構系統見的互聯、互通。
無線專網應急系統構建
系統采用3層拓撲結構，實現如下系統功能：
1.傳輸系統由單兵系統、應急指揮車系統和應急指揮中心系統組成。
2.單兵系統完成事故現場的圖像采集，并能夠與應急指揮車進行無線傳輸
3.應急指揮車與單兵系統實現單向視頻傳輸和雙向多方語音對講。
4.應急指揮車通過無線專網與前端單兵系統進行圖傳。
5.應急指揮車通過海事衛星通道與應急指揮中心實現業務傳輸。
6.應急指揮車對現場圖像進行本地實時瀏覽和本地存儲。
7.應急指揮車根據海事衛星通道的帶寬選擇性上傳現場圖像。
8.應急指揮中心通過衛星通實時觀看現場圖像，并通過語音通過向現場發布指揮指令。
9.應急指揮中心可實時調閱應急指揮車存儲的現場圖像。
10.應急指揮中心通過GPS平臺實時定位現場人員位置，發布人員調配指令。
無線專網應急系統說明

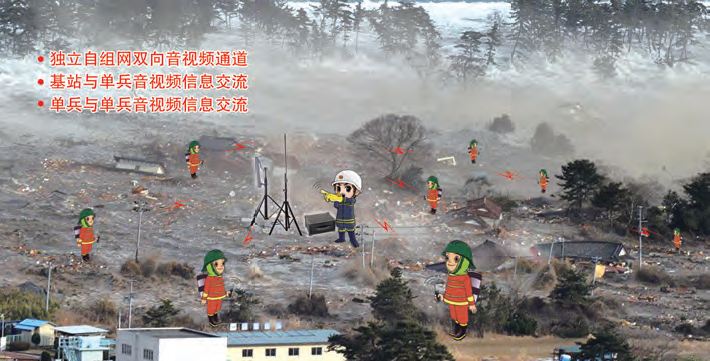

現場圖像采集采用無線單兵圖傳設備。現場人員通過單兵設備配置的攝像頭，將現場情況進行采集后，通過單兵設備進行壓縮編碼，并通過單兵設備配置的無線專網傳輸模塊，通過專網傳輸?shù)綉敝笓]車。同時，單兵設備與應急指揮車實現雙向多方混音對講。既可以與應急指揮車進行通話，也可以與其他現場單兵進行實時對講。以保障現場人員之間的相互安全和支援。通過單兵設備配置的GPS定位系統和后臺GPS軟件平臺，可實時顯示前端現場支援人員的具體位置。
應急指揮車作為整個現場應急指揮的核心節點單位。通過系統構建的無線傳輸專網，接收來自各單兵設備上傳的現場圖像。并通過多方混音對講功能向現場人員下達指揮指令。通過配置的車載顯示系統，對各單兵傳輸來的現場圖像進行實時瀏覽，并進行本地網絡存儲。通過配置的車載客戶端，對所有圖像進行本地顯示、查詢、檢索和回放。通過配置的視頻管理服務器，將需要上傳的現場圖像和存儲圖像，通過海事衛星的衛星通道上傳到指揮監控中心。根據海事衛星提供的通道的帶寬，可以對上傳的圖像進行選擇。
應急指揮中心通過衛星終端設備將應急指揮車通過海事衛星傳輸來的圖像，通過本地視頻管理服務器和流媒體服務器進行本地解碼輸出后，在顯示系統進行顯示輸出。并通過操作終端的多方混音系統將指揮指令實時下達到應急指揮車和單兵移動終端。通過客戶端軟件，指揮中心的操作人員可通過網絡對所有圖像進行實時瀏覽和本地存儲查詢、檢索和回放。
結合后臺的GIS系統平臺，可形成完善的應急指揮系統。
