人們對于監控的理解一般是基于對有線監控的認識，近年來，無線監控技術突飛猛進，那么我們今天就來說說無線監控系統的組成。
無線監控主要由前端視頻攝像監控、中端無線中繼視頻傳輸、后端管理控制系統組成，，相比較于有線傳輸，無線監控傳輸方案簡潔高效，沒有煩惱的布線走線規劃，從中也可省下不少費用，并且有利于后期的維護。下面深方來簡單介紹一下，無線網橋監控系統這三部分分別需要哪些設備。
1，前端視頻監控部分
前端視頻監控部分主要位于監控現場前端，主要是針對于攝像機，在無線網橋監控系統中一般是采用網絡高清攝像機，而攝像機配套設備主要有攝像機的固定支架、 攝像機電源。
絡高清攝像機.jpg "網絡高清攝像機.jpg")
網絡高清攝像機
攝像機支架
攝像機電源
交換機
2，中端無線視頻傳輸部分
包括發射端無線網橋、 PoE供電盒(包含電源線和供電模塊)、固定發射機的U型夾碼和L型支架、網橋?qū)Ｓ锰炀€、 防水堵頭、接收端無線網橋。
橋.jpg "無線網橋.jpg")
如果前端發射不是全向發射，或傳輸距離在10公里以內，建議采用內置天線的無線網橋來做，如深方系列無線網橋設備。
3，后端管理控制部分
NVR 網絡硬盤錄像機、 硬盤、 交換機(用于多臺無線網橋的信號集中后再進入到NVR)、 監視器或者電視墻。

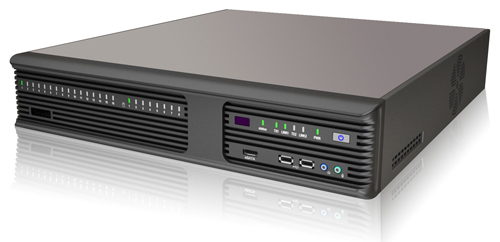

NVR
控中心顯示屏.jpg "監控中心顯示屏.jpg")
監控顯示屏
4，無線監控系統拓撲圖
控系統拓撲圖.jpg "無線監控系統拓撲圖.jpg")
前端網絡攝像機通過網線或者光纖將信號傳輸?shù)綗o線網橋來發射前端信號，前端無線網橋的信號通過天線發射出去后，接收端再用天線接收前端無線網橋發射過來的信號，再進到無線網橋，無線網橋收到信號后，如果多臺無線網橋的信號就通過交換機集中后再用網絡硬盤錄像機存儲錄像，然后再進到顯示器顯示。
同時可將需要傳輸?shù)恼Z音信號同步錄入到錄像機內?？梢酝ㄟ^控制主機，操作人員可發出指令，對云臺的上、下、左、右的動作進行控制及對鏡頭進行調焦變倍的操作，并可通過控制主機實現在多路攝像機及云臺之間的切換。利用特殊的錄像處理模式，可對圖像進行錄入、回放、處理等操作，使錄像效果達到最好。
