無線監控的優勢在實際項目中的確有很多，但是在諸多的實例中無線監控還是會經常出現一些問題，當然，隨著發展很多項目都會采用無線監控設備來搭建無線監控系統，那么要想搭建一套高清無線監控系統，我們?cè)撟⒁饽男┓矫娴膯?wèn)題呢？
一、圖像攝像質量
百萬高清網絡攝像機圖像質量跟普通監控?cái)z像機一樣是非常重要的一項。 至于選擇標清還是高清，應該有業主或者客戶自己決定。我們只需要展示攝像機畫面的效果就可以了。
二、網絡監控工程音頻功能
根據項目實際情況決定，如果需要采用有音頻功能的百萬高清網 絡攝像機，那還得考慮是連接耳機或揚聲器、拾音器等等設備。
三、傳輸環境
無線網橋是采用微波信號來傳輸視頻等信號，那么必須要保證無 線網橋在空曠無遮擋的環境下進行傳輸，才能保證無線監控設備在無線監 控系統中穩定傳輸，保證無線監控系統的穩定性?！ o(wú)線網橋安裝位置要盡量選擇信號傳輸流暢的地方。
四、匯聚層交換機選擇
前端交換機單臺連接IPC的數量不超過4個，可采用8口百兆交換機，如超過4個請一定采用8口千兆交換機，前端交換機到機房主換機之間采用網線或者光纖傳輸，如果負載的IPC數量太多容易出現丟包、掉幀、延時、卡頓的現象；
注意：搭建無線監控系統 采用的交換機一定要 采用監控專用交換機，不能采用普通傳輸網絡信號的交換機來進行傳輸。
五、做好地址記錄
施工前需將本系統中所有網絡球機 、網絡攝像機、無線網橋、NVR、電腦主控機、存儲服務器、流媒體服務器、高清解碼器、管理服務器等的IP地址進行統一修改并登記 ，一定要注意避免和本地網絡中原有的設備（如電腦、網絡打印機）有IP地址沖突；
六、注意IP地址沖突
所有接入到無線網絡中的設備的IP地址都不能沖突，比如網絡攝像機、無線網橋、NVR、電腦等所有的網絡設備的IP地址不能沖突，但必須在同局域網內?！ ∑?、注意網線選擇 一般百兆交換機選用超五類網線，千兆交換機選用6類網線。至于非屏蔽還是屏蔽，這個不是很重要，如果甲方特別要求要好的，那么低煙無鹵6類屏蔽線。
監控?zé)o線網橋安裝圖解
一。硬件安裝
由于所有無線網橋設備均采用POE供電，因此正確連接POE供電盒、無線網橋、IP攝像機等設備極其重要; 無線網橋設備均采用室外防雨防塵設計，在網線接頭部分要做好相應的防水防塵處理。
1、做好防雨防塵、絕緣處理。無線網橋、POE以及網絡攝像機的網線連接部分需要做好防雨防塵處理，網線與無線網橋的接頭部分一般需要裹二到三層防水膠布，盡量不要讓水晶頭外露; 網線與網絡攝像機連接部分也需要裹二到三層防水膠布或絕緣膠布; 所有電源接頭部分盡量做好絕緣處理。

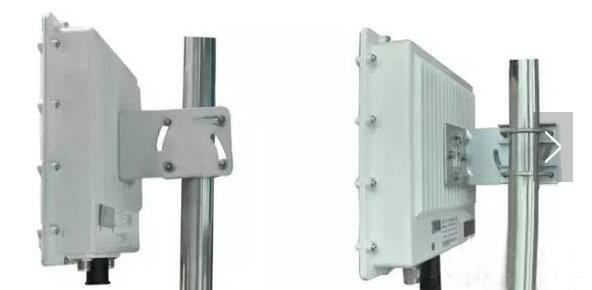

2、無線網橋設備的安裝與固定。安裝無線網橋時，首先一定要固定好支架，支架如果不穩會直接影響到微波信號傳輸?shù)姆€(wěn)定性。將無線網橋往支架上固定時按照下圖的固定方法將無線網橋固定牢固，在安裝時，由于支架表面比較光滑，如果直接用螺母將U型夾碼擰緊可能時間一長，室外雨水的浸透支架表面會生銹，U型夾碼與支架之間的接觸會松懈。安裝時我們有必要在支架上套上一層橡皮圈與U型夾碼之間接觸緊密。

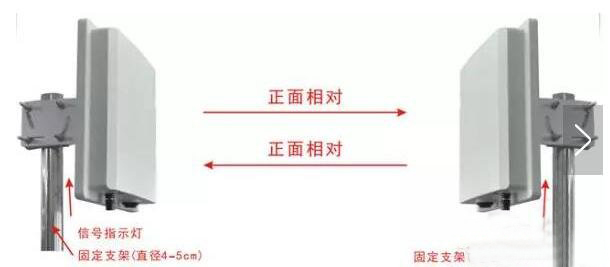

安裝時需要將設備的天線對準，確保接受信號的靈敏度較高，傳輸信號穩定，如下圖：
3、網線與長度的控制。要想無線網橋與供電盒或交換機的距離拉長。對于網線的要求有CAT5e（超5類）或CAT6 （超6類） 2種網線選擇。由于無線網橋使用POE供電，網線不僅傳輸數據同時還在給無線網橋供電，因此網線過長或材質較差都會嚴重衰減。無線網橋與POE的連接部分盡量使用CAT5e或以上（盡量選擇品牌網線），長度盡量控制在25m以?xún)?nèi)。

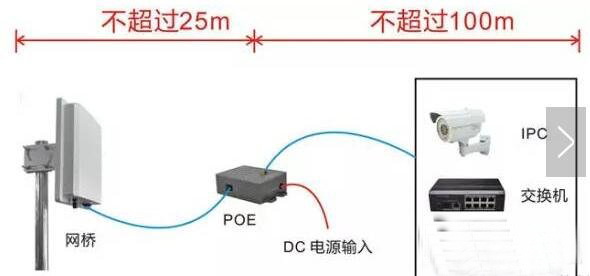

注意：通常使用CAT5e或CAT6類線傳輸100m的數據指的是從POE供電盒的LAN口到攝像機或交換機的距離是100m （如圖一） ;但由于現場環境不同，POE供電盒可能安裝在距離監控中心或機房較遠的配電箱內，此時從POE供電盒到監控中心或機房盡量使用光纖傳輸（如圖二）。

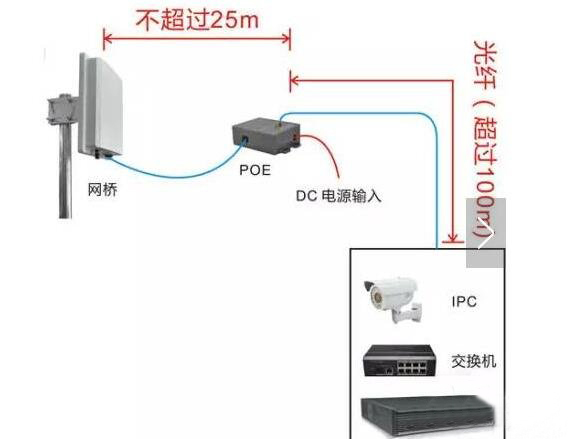

無線網橋與POE連接部分網線不宜過長，推薦使用CAT5e或CAT6類線，長度盡量不要超過25m以免供電不足; POE與網絡攝像機、交換機、NVR等設備的連接部分網線盡量不要超過100m以免造成網絡信號衰減。如圖二：
當POE的數據傳輸口與監控中心或機房設備距離較遠時（超過100m），推薦使用光纖傳輸。

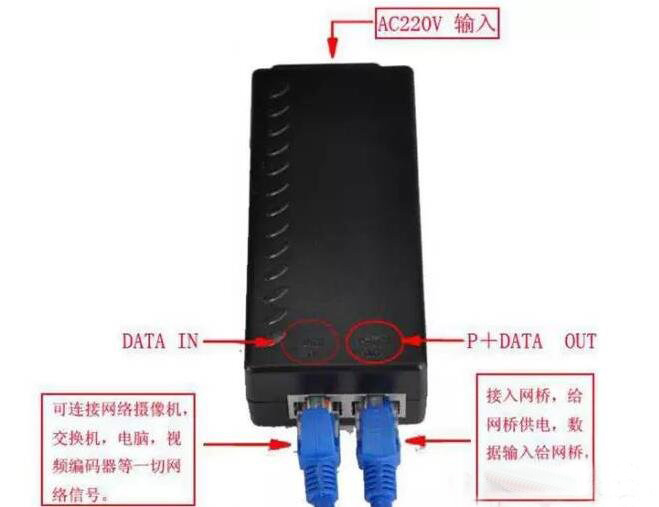

目前推薦使用的POE主要有兩種，一種是外接直流電源輸入的模塊式POE，另一種就是內部集成變壓器采用交流220V電壓輸入的穩壓式POE （如圖三）。特別注意： 不論使用哪一種POE，其接口定義是統一的，POE上標有“DATA IN” 的網口可以連接網絡攝像機，交換機，電腦等網絡設備，標有“P + DATA OUT” 的網口務必連接無線網橋設備，連接時需要注意以免接錯燒壞設備。
4、無線網橋、POE供電盒、網絡攝像機或交換機等網絡設備的正確連接。POE供電盒上一般會有三個接口： 電源接口（一般為DC直流輸入），POE網口（僅用于連接無線網橋設備的RJ45口），network口或LAN口（可以連接任何基于以太網口的網絡設備，如： 網絡攝像機、交換機、路由器、電腦、NVR等）。
5.。網線制作標準及其類型選擇。目前使用的網線制作標準一般是按照國標的定義來制作的。推薦使用主流的T568B類線序標準來制作網線，其標準如下：
T568B：白橙，橙，白綠，藍，白藍，綠，白棕，棕
無線網橋設備采用POE供電，推薦使用國標T568B類的線序制作網線，由于所有網絡設備為自適應以太網口，因此在連接無線網橋設備與POE或者是交換機連接POE時，強烈建議使用國標T568B類的直通線（即網線的兩頭均為國標T568B類的線序）。
6、防雷處理。無線網橋設備一般安裝在室外空曠處，需要做好防雷保護措施; 設備本身內置正確規劃無線網橋的IP地址。使用無線網橋組建的無線傳輸系統會用到大量的IP地址，為了避
免無線網橋設備的IP地址與局域網內其他設備的IP地址沖突，解決辦法主要有兩種：
第一，劃分獨立網絡。將無線網橋組建的無線傳輸網絡與其他網絡（如辦公網絡，服務器網絡）分開，單獨用一臺使用核心交換機;
第二，重新規劃設備IP地址。將無線網橋設備IP地址與網絡攝像機、硬盤錄像機IP地址劃分在不同網段。
防雷保護電路，在設備外部會預留防雷接地端子（GND）。正確的防雷接地方法是： 固定無線網橋的立桿一般會安裝避雷針，無線網橋的接地端子需要用到一條銅芯線（一般用4mm ）與避雷線連接在一起接入大地。
7、饋線接頭處理。對于室外大功率網橋設備，由于傳輸距離遠需要加裝外置天線，天線與設備之間需要用到饋線連接。此時，在所有饋線連接設備與天線的接頭部分都要做防雨防塵處理，需要裹二到三層防水膠布或絕緣膠布，盡量不要讓饋線接頭部分裸露在空氣中
二、軟件調試注意事項
無線網橋設備的調試都是基于IE瀏覽器的軟件界面進行相關參數的更改或調整已達到最佳的傳輸效果。由于每一款無線網橋出廠都會附帶相應的軟件調試說明書，再此就不再整述，針對調試前會遇到的一些問題稍作說明。

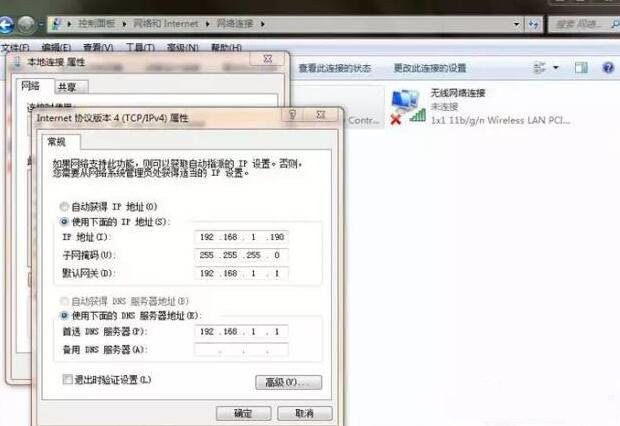

1、無線網橋設備調試需要通過I瀏覽器或第三方瀏覽器（如360瀏覽器、搜狗瀏覽器等）進入設備的軟件調試界面。首先需要更改本機電腦的IP地址確保設備的IP地址與本機電腦的IP地址在同一網段;具體操作如下：打開“控制面板”一“網絡和共享中心”一“更改適配器設置”一“本地連接”一“屬性“一“Internet協議版本4 （TCP/IPv4 ）” 手動設置電腦IP地址。
2、設置好IP地址后在瀏覽器的地址欄里輸入設備的IP地址。由于第一次進入網橋設備的調試界面，鍵入設備IP地址回車之后瀏覽器可能不會直接彈出設備的登錄界面，瀏覽器的主界面會出現一行英文提示（Pressafter all configuraTIons to enable new setTIng）?！癛eboot”
對于此現象，不需要懷疑是設備問題或電腦問題。出現這種問題的原因一般是使用第三方瀏覽器造成的的兼容性問題，此時只需要在瀏覽器地址欄的右方點擊鼠標切換一下瀏覽器的模式（兼容模式或極速模式） 即可。
3、正確規劃無線網橋的IP地址。使用無線網橋組建的無線傳輸系統會用到大量的IP地址，為了避免無線網橋設備的IP地址與局域網內其他設備的IP地址沖突，解決辦法主要有兩種： 第劃分獨立網絡。將無線網橋組建的無線傳輸網絡與其他網絡（如辦公網絡，服務器網絡） 分開，單獨用一臺使用核心交換機; 第二，重新規劃設備IP地址。將無線網橋設備IP地址與網絡攝像機、硬盤錄像機IP地址劃分在不同網段。
