百兆POE與千兆POE在供電上有什么區別？

作者： ADSF 時間：2018-09-06 來源：未知
摘要：在安裝無線傳輸設備時，POE是一個經常能夠接觸到的設備，普通的POE大多為百兆接口，但是隨著無線傳輸技術的進步，現在的很多802.11AC類的設備大多為千...

       在安裝無線傳輸設備時，POE是一個經常能夠接觸到的設備，普通的POE大多為百兆接口，但是隨著無線傳輸技術的進步，現在的很多802.11AC類的設備大多為千兆接口，這就需要為之供電的POE也要求使用千兆POE，那么具體百兆POE與千兆POE在供電上有什么區別呢，我們今天就給大家科普一下。

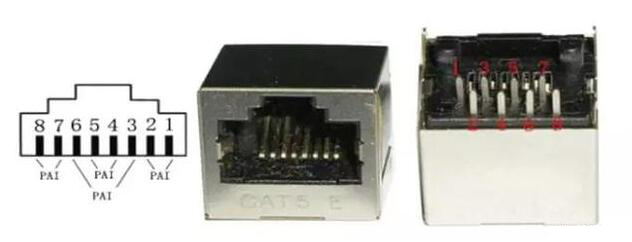

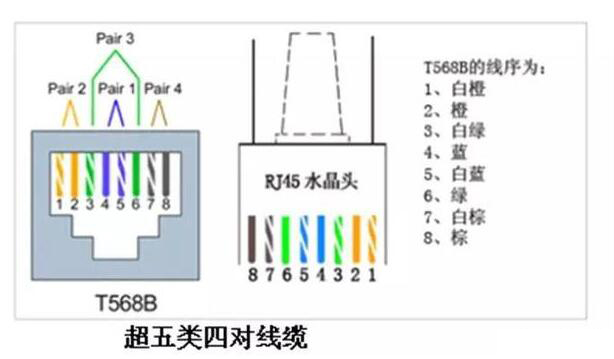

標準五類網線有四對雙絞線，但是在10MBASE-T和100M BASE-T中只用到其中的兩對。

一、百兆在IEEE80 2.3af標準情況下，允許使用兩種接法：

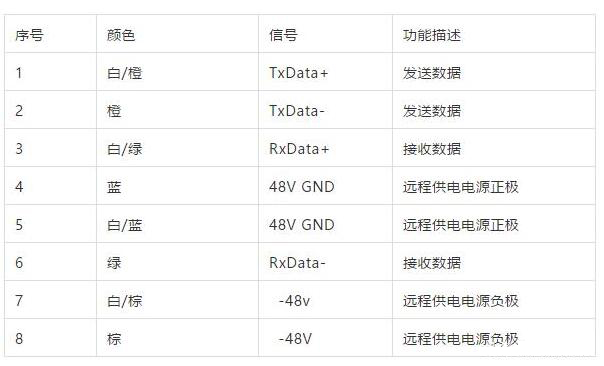

1.應用空閑腳供電，4、5連接正極，7、8連接負極

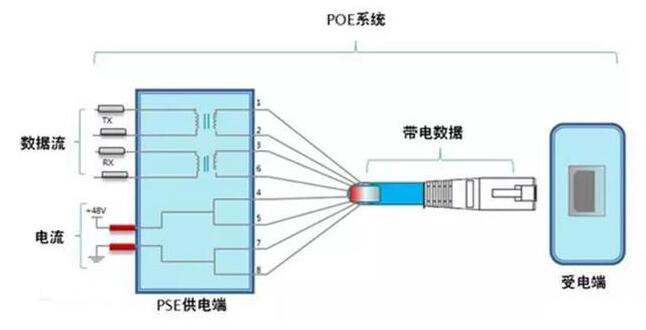

如果是利用空閑線（4、5、7、8）傳遞48v電源

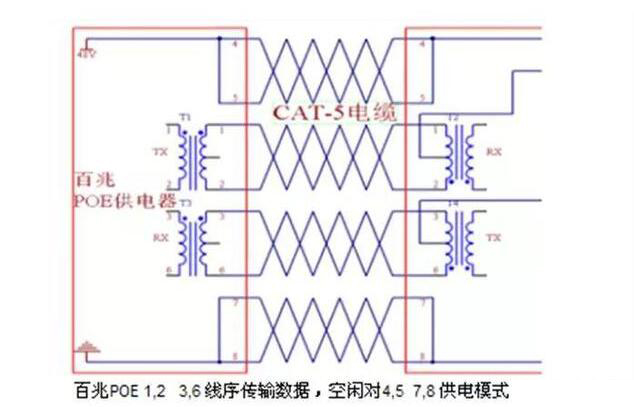

百兆PoE利用1、2、3、6線序傳輸數據，4、5、7、8線序進行供電

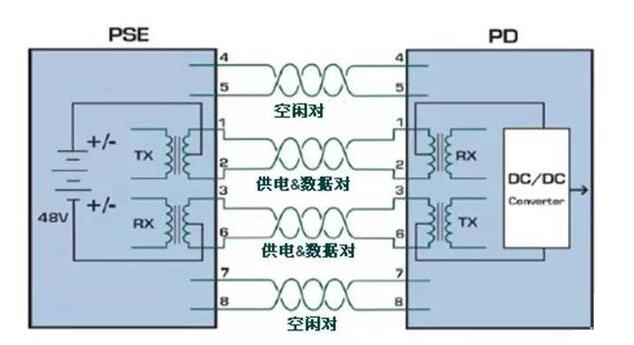

2. 利用信號線（1、2、3、6）同時傳遞信號和48v電源

應用數據腳供電時，將DC電源加在傳輸變壓器的重點，在這種方式下線對1、2和線對3、6可以為任意極性。傳輸數據所用的芯線上同時可以傳輸直流電，其輸電采用與以太網數據信號不同的頻率，不影響數據的傳輸。

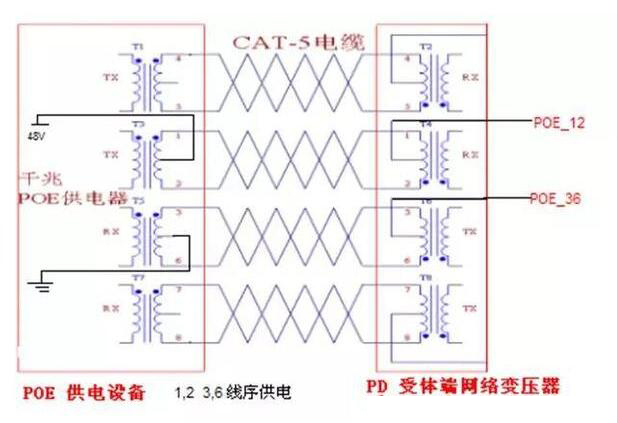

二、千兆BASE-T PoE供電系統

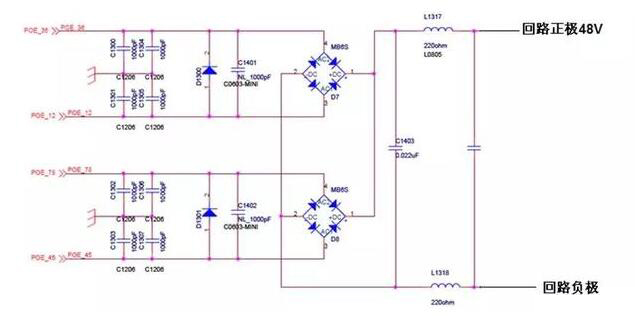

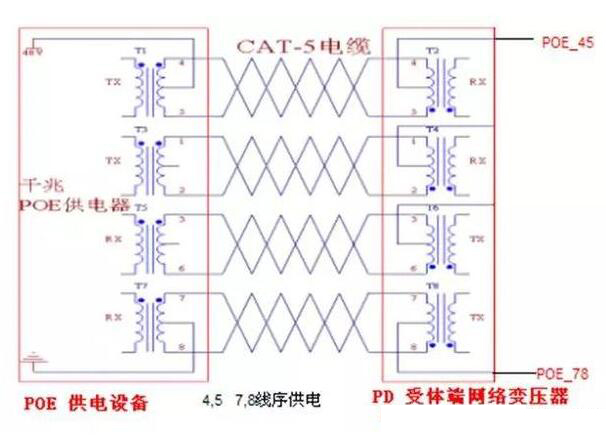

PoE供電系統的4個線序?qū)鶄鬏敂?shù)據，所以沒有空閑對，均采用數據對供電，圖6中，1、2、3、6腳通過網絡變壓器進行電壓、信號的分頻、分離出來的電壓鏈接到橋式整流進行整流供電，如下圖所示：

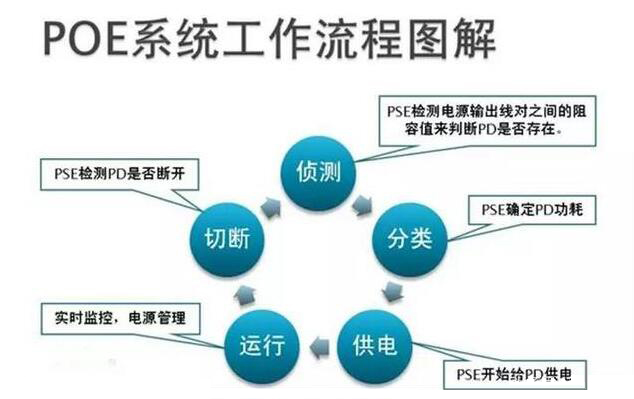

三、PoE工作流程

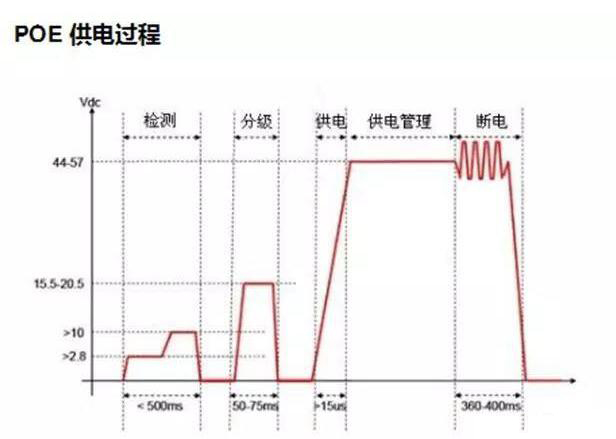

用文字表示，當一個網絡布置PSE設備時，PoE供電過程如下所示：

檢測：開始時，PSE會輸出一個很小的電壓，直到檢測到線纜終端連接一個標準的受電端設備；

PD端設備：當檢測到受電端設備PD之后，PSE可以為PD設備進行分類，并且評估此PD設備所需要的功耗；

開始供電：在一個可配置的時間內，PSE設備開始從低電壓向PD設備供電，直到48v直流電源；

供電：為PD設備提供穩定可靠的48v直流電，設備的總耗功率不能超過15.4w；

斷電:若PD設備從網絡上斷開時，PSE就會快速地停止為設備供電，并重復檢測終端是否連接PD設別。
